SWP-X803-0N-A 八路闪光报警控制仪

产品信息

SWP-X80闪光报警控制仪


　　SWP-LED系列闪光报警控制仪可与各种SWP系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号，八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。

一、仪表特点

　　闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。

二、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）



型号


SWP-X803系列


接 线 图

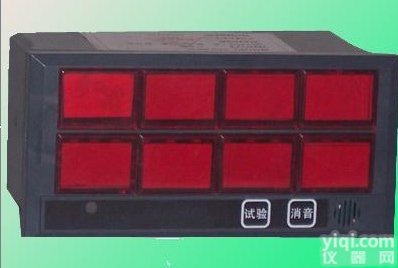

仪表外形



仪表尺寸:160×80×140mm

开孔尺寸:152×76mm

重 量:400g





接线图



仪表尺寸:160×80×140mm

开孔尺寸:152×76mm

重 量:400g







三、SWP系列闪光报警控制仪型谱表



型 号


代 码


说 明


SWP -

□ 　□□□ 　□ □ □ □　□　　

特 征


X


参数显示：八位高亮度LED通道显示


控制作用


803 　


闪光报警仪


通讯方式


□


0：无通讯；2：RS-232；8：RS－485


指示方式



D

N


八段数码管指示

平面LED指示（无通讯）


输入信号



A

B

C

D


接点式闭路报警

接点式开路报警

标准TTL电平

特殊规格


馈电输出


P


DC24V馈电输出


供电方式



W

　　

DC24V供电

AC220V供电（线性电源，可省略）

★ 平面LED指示的闪光报警器无通讯，无开关电源供电方式。

★ 型号举例：

①SWP-X803-D-A-P-W（发光管式指示）

接点式闭路报警，DC24V馈电输出，DC24V供电，发光管式指示。

②SWP-X803-8N-B-P-T（数字式指示）

通讯方式RS485，接点式开路报警，DC24V馈电输出，AC90～265V供电，数字式指示。
