北京不锈钢气动放料阀宜昌不锈钢法兰下展阀 宜昌型号齐全
- 型号：2016款
- 产地：中国大陆
- 供应商：河北德科机械科技有限公司
- 供应商报价：电议
- 标签：北京不锈钢气动放料阀宜昌不锈钢法兰下展阀 宜昌型号齐全,供应北京不锈钢气动放料阀宜昌不锈钢法兰下展阀 宜昌型号齐全,河北德科机械科技有限公司
产品库
 | $n | $n | $n
| 型号:RL013475不锈钢法兰下展式放料阀 下展阀 顶底放料阀 HG5-81放料阀 放料阀 | $n型号:RL013476HG5-81不锈钢上展式放料阀下展式放料阀 | $n型号:RL0134773寸海底阀，不锈钢气动海底阀，槽罐车海底阀放料阀DN80 | $n
【产品参数】

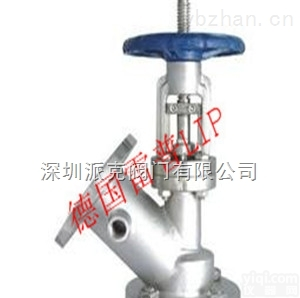

【品名】：304不锈钢法兰下展式放料阀
【型号】：HG5-81 【连接】：法兰
【材质】：标准304（硅溶胶铸造工艺）
【压力】：1.6MPa(常温)
【温度】：-20~220℃
【常用规格参数】
【工业级尺寸对照表】
DN15=1/2=4分 管子外径A管=ф21.3 B管=ф18
DN20=3/4=6分 管子外径A管=ф26.9 B管=ф25
DN25=1=1寸管子外径A管=ф33.4 B管=ф32
DN32=1.1/4=1.2寸管子外径A管=ф42.4 B管=ф38
DN40=1.1/2=1.5寸管子外径A管=ф48.3 B管=ф45
DN50=2=2寸管子外径A管=ф60.3 B管=ф57
DN65=2.1/2=2.5寸管子外径A管=ф76.1 B管=ф76
DN80=3=3寸管子外径A管=ф88.9 B管=ф89
DN100=4=4寸管子外径A管=ф114.3 B管=ф108
DN125=5=5寸管子外径A管=ф139.7 B管=ф133
DN150=6=6寸管子外径A管=ф168.3 B管=ф159
DN200=8=8寸管子外径A管=ф219.1 B管=ф219
DN250=10=10寸管子外径A管=ф273 B管=ф273
DN300=12=12寸管子外径A管=ф323.9 B管=ф325
【卫生级尺寸对照表】
1/2=4分 管子外径=ф12.7 快装卡盘=ф25.4、ф34
3/4=6分 管子外径=ф19.05快装卡盘=ф34、ф50.8
1=1寸 管子外径=ф25.4 快装卡盘=ф50.4
1.1/4=1.2寸管子外径=ф31.8 快装卡盘=ф50.4
1.1/2=1.5寸管子外径=ф38.1 快装卡盘=ф50.4
1.3/4=1.75寸管子外径=ф44.45快装卡盘=ф63.9
2=2寸 管子外径=ф50.8 快装卡盘=ф63.9
2.1/2=2.5寸管子外径=ф63.5 快装卡盘=ф77.4
3=3寸 管子外径=ф76.2 快装卡盘=ф90.9
3.1/2=3寸管子外径=ф88.9 快装卡盘=ф106
4=4寸 管子外径=ф101.6快装卡盘=ф119.1
放料阀主要用于反应釜，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如，手动，气动(弹簧复位式、双作用式、带手轮和不带手轮)，电动，液动，齿轮等。
型号：HG5-81
公称通径：DN25-200
压力等级：PN1.6-4.0MPa
材质：碳钢、不锈钢
不锈钢气动海底阀，304槽车海底阀
材料：不锈钢304/不锈钢316；
连接：方型法兰；
驱动：气动；
规格：DN80，DN100.
入孔法兰规格：ZX距：160mm，入口法兰外圆193mm；
出口法兰规格：ZX距有160mm（DN80）和ZX距180mm（DN100）；
驱动：气动自动启动；
气源接口规格1/8；
气动海底阀开启位置：位于出口处的左边；
公称压力：40公斤力；
适用温度：-20摄氏度-200℃；
海底阀作用：为了确保罐体在出现事故时保持密封，我们在阀体上增加了一个小小的凹槽俗称剪力槽；这样，当海底阀受到外界QL撞击和碰撞时将在凹槽处断裂，而阀板及法兰仍然附着于罐体上，并保持密封，保证槽罐车不泄露；
