一、API美标、JIS日标球阀　产品特点适用介质：水、气、油品、天然气和酸碱腐蚀性介质。适用温度：-196～350℃驱动方式：手动、气动、电动、液动等。公称通径：DN 15-250 1/2\"～10\"二、API美标、JIS日标球阀技术规范设计依据日标系列美标系列设计标准BS5351AP16DANSI B16.34法兰连接结构长度JIS B200

1、长沙日标铸钢球阀河北邢台日标铸铁球阀河北邢台销售价
热门搜索:
气动法兰球阀 AT执行器高平台日标/美标/德标 Q641F-16P DN40Q941F-10K 电动不锈钢法兰球阀不锈钢（日标）法兰球阀 DN40Q41F-10K 不锈钢日标球阀 304日标高平台法兰球阀DN50Q41F-10K 不锈钢日标球阀 304日标高平台法兰球阀DN100API美标、JIS日标球阀 API美标、JIS日标球阀API美标球阀,JIS日标球阀,三片式球阀,不锈钢三通球阀,气动卸灰

【邢台润联机械设备有限公司】2014年知名企业荣誉★★世界500强企业合作单位★★河北省信用企业★★2014年工业品企业★★电子商务企业奖★★拨打电话请告诉我产品订货号，热线：【】
2、长沙日标铸钢球阀河北邢台日标铸铁球阀河北邢台销售价多种型号图片
$n $n$n$n$n $n $n$n$n$n $n


型号:RL016219Q941F-10K 电动不锈钢法兰球阀不锈钢（日标）法兰球阀 DN40	型号:RL016223Q41F-10K 不锈钢日标球阀 304日标高平台法兰球阀DN50	型号:RL016230API美标、JIS日标球阀 API美标、JIS日标球阀

【长沙日标铸钢球阀河北邢台日标铸铁球阀河北邢台销售价一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询河北润联机械设备有限公司】
3、长沙日标铸钢球阀河北邢台日标铸铁球阀河北邢台销售价多种型号内容

型号:RL016219Q941F-10K 电动不锈钢法兰球阀不锈钢（日标）法兰球阀 DN40

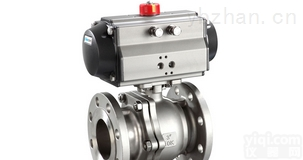

Q941F气动球阀详细资料
气动球阀主要用于截断或接通管路中的介质，可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。

1，流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。

2，止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。

3，阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。

4，阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

5，由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

6，下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

Q941F气动球阀简介：

Q941F/PPL型气动球阀是一种转角为0-90的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用气缸式执行机构,分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

Q941F电动球阀性能参数:

公称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～ 180℃ -40～ 350℃
泄漏量	0符合ANSIB16.104 5级标准
球体转角	90
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)
防爆级组	dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
电源	220VAC、24VDC

不锈钢电动球阀发展演变与工作原理　　不锈钢电动球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

不锈钢电动球阀只需要用电旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

不锈钢电动球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。电动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

不锈钢电动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体ZX线作旋转来达到开启、关闭的一种阀门。

不锈钢电动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。电动球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：

1．流体阻力小，其阻力系数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4．操作方便，，从全开到全关只要旋转90，便于远距离的控制。

5．维修方便，电动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

不锈钢电动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

编辑本段不锈钢电动球阀按结构形式可分：

一、浮动电动球球阀

不锈钢电动球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。

浮动不锈钢电动球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

二、固定球电动球阀

不锈钢电动球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

为了减少电动球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

三、弹性球电动球阀

电动球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。

弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。

电动球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

1、范围：本说明书适用于法兰连接端的电动（或气动）球阀。

2、组成：由电动（或气动）执行机构（20）与球阀阀体部分组成，其连接靠支架（18）和连接轴（17）。

3、使用限制

温度和压力限制

l 铭Pai显示有球阀在和小操作温度下所允许的操作压力。

l 使用PTFE或RTFE材质的阀座和密封件，操作温度应在－290C到 2000C之间。其他类型的阀座和密封件的操作温度，应受到KI工厂的检核。

l 阀的公称压力等级 (PN)，可表明阀在正常温度状态下的工作压力。（例如：PN4.0，表明其操作温度在－290C～380C时的工作压力为40 Bar(4.0MPa)）。

l 电动或气动执行机构的注意事项参见其相应的说明书。

4、安装

1)、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

2）、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

3)、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

4)、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.

5)、本类阀应安装在管道的水平方向或垂直方向。

6)、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

7)、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

４)、操作和使用

1)、操作前须确认管路和阀已被冲洗过。

2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(900)时，阀关断。反向旋转1/4圈(900)时，阀开启。

3)、当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

栏目页面:http://www.runlian365.com/chanpin/2349.html
日标球阀
来源网址:http://www.runlian365.com/chanpin/did-16219-pid-2349.html
Q941F-10K 电动不锈钢法兰球阀不锈钢（日标）法兰球阀 DN40
型号:RL016223Q41F-10K 不锈钢日标球阀 304日标高平台法兰球阀DN50

一、日标球阀产品性能规范

公称压力PN	1.6	2.5	4.0	6.4
壳体试验压力	2.4	3.8	6.0	9.6
密封试验液	1.8	25.8	4.4	7.0
密封试验气	0.5~0.7
适用介质	C　　　　　　P　　　　R 水、油品、蒸汽　　　类　　醋酸类
适用温度	200

二、日标球阀主要堆零件材料

名称		WCB类	CF8类	CF3类	CF8M类	CF3M类
阀体左体		A216-WCB	A315-CFB	A35-CF3	A351-CF8M	A351-CF3M
球体	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球体	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
阀座			PTFE/增强PTFE/NYLIN
阀座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧			3yc-7/17-49H
O型圈		NBR	氟橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

三、10K主要连接及重量

尺寸	inch	1/2	3/4	1	1-1/2	2	2-1/2	3	4	5	6	8	10
尺寸	DN	15	20	25	4	50	65	80	100	125	150	200	250
L	mm	108	117	127	165	178	190	203	229	356	394	457	533
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	㎏	2.3	3.0	4.5	7.0	9.5	15.0	19.0	33.0	58.0	93.0	160.0	200.0

四、20K主要连接尺寸及重量

尺寸	inch	1/2	3/4	1	1-1/2	2	2-1/2	3	4	5	6	8	10
尺寸	DN	15	20	25	4	50	65	80	100	125	150	200	250
L	mm	140	152	165	190	216	241	283	305	381	403	502	568
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	㎏	2.5	3.5	5.5	10.5	14.5	23.5	30.0	55.0	81.0	118.0	200.0	250.0

五、150Lb外形尺寸和连尺寸

公称通径		单位	L	D	T	G	C	n-d	W	H
in	mm	单位	L	D	T	G	C	n-d	W	H
1/2	15	㎜	108	89	12	35	60.5	4-15	115	72
1/2	15	in	4.25	3.5	0.47	1.38	2.38	4-0.59	4.53	28.3
3/4	20	㎜	117	98	12	43	70	4-15	115	76
3/4	20	in	4.61	3.86	0.47	2	3.13	4-0.59	5.9	3.62
1	25	㎜	127	108	12	51	79.5	4-15	150	92
1	25	in	5	4.25	0.47	2	3.13	4-0.59	5.9	3.62
1-1/2	40	㎜	165	127	14.3	73	89.5	4-16	200	123
1-1/2	40	in	6.5	5	0.56	2.88	3.88	4-0.62	7.87	4.84
2	50	㎜	178	152	15.9	92	120.5	4-19	200	132
2	50	in	7	6.00	0.625	3.62	4.75	4-0.75	7.87	5.20
2-1/2	65	㎜	190	178	17.5	105	139.5	4-19	320	164
2-1/2	65	in	7.5	7	0.69	1.12	5.50	4-0.75	12.6	6.45
3	80	㎜	203	190	19.1	127	152.4	4-19	320	173
3	80	in	8	7.50	0.75	5	6	4-0.75	12.6	8.6
4	100	㎜	229	229	23.9	157	190.5	4-19	450	210
4	100	in	9	9	0.94	6.19	7.5	4-0.75	17.72	8.26
6	150	㎜	394	279	26	216	241.5	8-22	8000	288
6	150	in	15.5	10.98	1.02	8.5	9.50	8-0.88	31.5	1.34
8	200	㎜	457	343	29	270	298.5	8-22	1120	374
8	200	in	18.00	13.50	1.12	10.62	11.75	8-0.88	44.10	14.72
10	250	㎜	533	406	31	324	362	12-25	1420	366
10	250	in	20.98	16	1.2	12.75	14.75	12-1	55.12	14.40
12	300	㎜	610	483	32	381	432	12-25	1420	412
12	300	in	24	19	1.26	15	17	12-1	55.12	16.22

栏目页面:http://www.runlian365.com/chanpin/2349.html
日标球阀
来源网址:http://www.runlian365.com/chanpin/did-16223-pid-2349.html
Q41F-10K 不锈钢日标球阀 304日标高平台法兰球阀DN50
型号:RL016230API美标、JIS日标球阀 API美标、JIS日标球阀

一、API美标、JIS日标球阀　产品特点

适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。
公称通径：DN 15-250 1/2～10

二、API美标、JIS日标球阀技术规范

设计依据	日标系列	美标系列
设计标准	BS5351	AP16D	ANSI B16.34
法兰连接结构长度	JIS B2002	AP16D	ANSI B16.10
结构长度(焊接)	-	AP16D	ANSI B16.10
连接法兰	JIS B2212 B2214	ANSI B16.5、B16.47
对焊端	-	ANSI B16.25
试验和检验	JIS B2003	AP16D	AP1598

三、API美标、JIS日标球阀试验压力

	试验压力(MPa）
磅级（Class）	壳体试验	密封试验
150	3.0	2.2
300	7.6	5.6
600	15.0	11.0
10K	2.4	1.5
20K	5.8	4.0

四、API美标、JIS日标球阀主要零件材质

名称		WCB类	CF8类	CF3类	CF8M类	CF3M类
阀体左体		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球体	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球体	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
阀座		PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧			3yc-7/17-49H
O形圈		NBR	氟橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

五、API美标、JIS日标球阀主要外形及连接尺寸表

美标球阀

公称压力	公称通径	d	L	D	D1	D2	b	f	Z-d	H	W
Class 150	1/2	13	108	89	60.5	35	11.5	1.6	4-16	79	135
	3/4	19	117	98	70	43	11.5	1.6	4-16	84	135
	1	25	127	108	79.5	51	12	1.6	4-16	95	170
	1-1/4	32	140	117	89	64	13	1.6	4-16	103	170
	1-1/2	38	165	127	98.5	73	15	1.6	4-16	111	200
	2	51	178	152	120.5	92	16	1.6	4-19	120	200
	2-1/2	64	190	178	139.5	105	18	1.6	4-19	153	300
	3	76	203	190	152.5	127	19	1.6	4-19	163	300
	4	102	229	229	190.5	157	24	1.6	8-19	182	400
	5	127	356	254	216	186	24	1.6	8-22	260	500
	6	152	394	279	241.5	216	26	1.6	8-22	280	800
	8	203	457	343	298.5	270	29	1.6	8-22	-	1100
Class 300	1/2	13	140	95	66.5	35	15	1.6	4-16	79	135
	3/4	19	152	117	82.5	43	16	1.6	4-19	84	135
	1	25	165	124	89	51	18	1.6	4-19	95	170
	1-1/4	32	178	133	98.5	64	19	1.6	4-19	103	170
	1-1/2	38	190	156	114.5	73	21	1.6	4-22	111	200
	2	51	216	165	127	92	23	1.6	4-22	120	200
	2-1/2	64	241	190	149	105	26	1.6	8-19	153	300
	3	76	283	210	168.5	127	29	1.6	8-22	163	300
	4	102	305	254	200	157	32	1.6	8-22	182	400
	5	127	381	279	235	186	35	1.6	8-22	260	500
	6	152	403	318	270	216	37	1.6	12-22	280	800
	8	203	502	381	330	270	42	1.6	12-25	-	1100

日标球阀

公称压力	公称通径	d	L	D	D1	D2	b	f	Z-d	H	W
JIS10K	15	15	108	95	70	52	12	1	4-15	79	135
	20	20	117	100	75	58	14	1	4-15	84	135
	25	25	127	125	90	70	14	1	4-19	95	170
	32	32	140	135	100	80	16	2	4-19	103	170
	40	38	165	140	105	85	16	2	4-19	111	200
	50	50	178	155	120	100	16	2	4-19	120	200
	65	64	190	175	140	120	18	2	4-19	153	300
	80	76	203	185	150	130	18	2	8-19	163	300
	100	100	229	210	175	155	18	2	8-19	182	400
	125	125	356	250	210	185	20	2	8-23	260	500
	150	150	394	280	240	215	22	2	8-23	280	800
	200	200	457	330	290	265	22	2	12-23	-	1100
JIS20K	15	15	140	95	70	52	14	1	4-15	79	135
	20	20	152	100	75	58	16	1	4-15	84	135
	25	25	165	125	90	70	16	1	4-19	95	170
	32	32	178	135	100	80	18	2	4-19	103	170
	40	38	190	140	105	85	18	2	4-19	111	200
	50	50	216	155	120	100	18	2	8-19	120	200
	65	64	241	175	140	120	20	2	8-19	153	300
	80	76	283	200	160	135	22	2	8-23	163	300
	100	100	305	225	185	160	24	2	8-23	182	400
	125	125	381	270	225	195	26	2	8-25	260	500
	150	150	403	305	260	230	28	2	12-25	280	800
	200	200	502	350	305	275	30	2	12-25	-	1100

栏目页面:http://www.runlian365.com/chanpin/2349.html
日标球阀
来源网址:http://www.runlian365.com/chanpin/did-16230-pid-2349.html
API美标、JIS日标球阀 API美标、JIS日标球阀
