 我们天津市美特斯试验机厂生产的土工布透水性测定仪分六种款式。型号为TSY－1（标准）、TSY-1A（普通）、TSY-1B（可控常温，自动供水）、TSY-1C（自动恒温，自动供水）、TSY-1D（自动恒温，自动供水，自动计时，自动显示透水量）、TSY－1E（微机控制全自动）。今天为大家介绍这几款各有什么特点以及它的高清大图。
产品简介

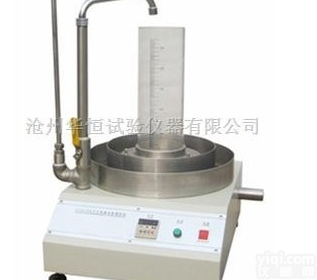

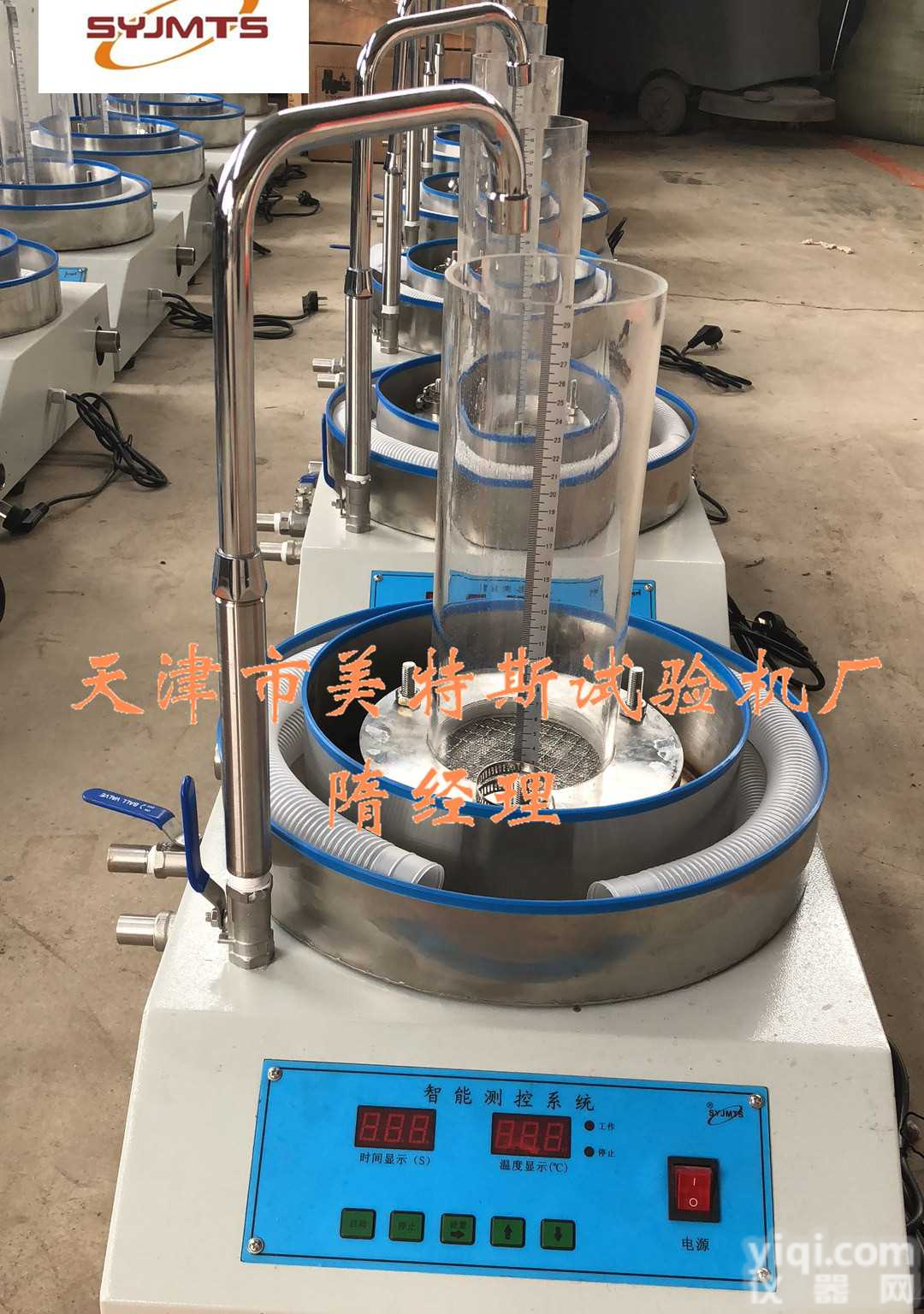

TSY-1土工布透水性测定仪(国标恒水头法)

一、TSY-1土工布透水性测定仪(国标恒水头法)    仪器由机座，容器，夹持器，控制管路，控制电路等部分组成。用于测定各种类型土工布的透水性能，其性能符合GB/T15789-2005《土工布透水性能测试方法》标准中对仪器的要求。在规定条件下，测定垂直通过单层土工布的水流量。

二、TSY-1土工布透水性测定仪(国标恒水头法)技术参数

   1. 水头压差：250mmH2O(2450Pa)

   2.夹持器内径：ф50±0.5mm

   3.试样厚度：20mm

   4.时间计数器：0~99.99

   5.温度计范围：0~50

   6.量筒：1000mL(10mL)

   7.电源：220v

   8.仪器外形：400×500×850mm

9.重量：25kg

三、TSY-1土工布透水性测定仪(国标恒水头法)结构：

    仪器由机座，容器，夹持器，控制管路，控制电路等部分组成。（见图——外形图）

    1，机座12前方装有控制面板，面板上装有【工作】按键8·时间计数器9，电源开关10，时间计数器可以进行时间设定。机座下面装有4只可调垫脚13，调节垫脚使仪器保持水平。机座内装有电磁阀，管路等元器件。

     2，夹持器21通过定位支承销19安放在内容器6内。内，外容器连成一体，各有出水口与管路连通，上夹持器与有机玻璃水位量筒4连成一体，下夹持器为一开圆孔压板，通过压紧螺母20压紧下夹

板，将试样夹紧在夹持器中间。夹持器安放在定位支撑销19上，水位量筒4有刻度一面朝面板方向，以方便观察。

     3、进水口18外接稳压水源，流量控制开关5控制水流导通及流量大小，时间计数器控制电磁阀的动作转换以确定溢出水口17或取水口11流出。按下[工作]键8后，时间计数器9开始计时，当时间计数器未达到设定值时，溢出水由取水口11排出，此时用容器将测试口流出水量全部收集，再用量筒测出收集水量；当时间计数器达到设定值时，电磁铁动作，此时溢出水由排水口17排出。当实验完毕后，打开放水口18开关，将仪器内的水排干。

     4、控制电路

见图二—电路图

四、TSY-1土工布透水性测定仪(国标恒水头法)工作条件:

1、仪器应放置在平整、稳固的工作台上，高度以方便操作为宜。

2、供水压力稳定，水压波动不宜过大。

3、环境温度：10~25℃

4、电源：Ac220±10%      50Hz      接地可靠。

五、TSY-1土工布透水性测定仪(国标恒水头法)操作步骤:

1、装夹试样：取出夹持器21，松开压紧螺母20，将试样平整地放置在下夹持器平面上，压上上夹持器，然后拧紧压紧螺母20，将夹持器安放在定位支撑销19上。

2、打开电源开关10，在时间计数器9上设定收集时间值（本仪器时间计数器9的范围为0～99.99秒，按GB/T15789-1995，设定时间）>10秒）

3、确定放水口18处于关闭状态，进水口16外接稳压水源后，打开流量控制开关5，将出水嘴2对准水位量筒4往仪器内注水，直至水位超过试样平面达到内容器6的高度，此时水头压差为零。

4、待水平面稳定后继续注水，水开始溢出内容器，调节流量控制开关5控制水的流量已得到固定的压差，即水位量筒4的水位稳定，此时溢出的谁通过排水口17排出。

5、待水头压差稳定30秒后，按下【工作】键8，时间计数器9开始计时，同时电磁阀转换出水口，此时溢出水流通过取水口11流出。流出水量用容器收集，再用量筒测出具体数值，精确到10mL（收集的水量应>1L，如不到1L，应酌情加大时间设定值）；达到设定时间后，电磁阀动作，此时溢出水从排水口17排出。

6、在进行上步骤的同时，读取温度计3上的温度值，水温应在10～25℃(精确到0.1℃)。

7、重复第6.3～6.6条步骤。总共得到5组读数，水流速度均匀分布在0mm/s—60mm/s之间。试验时水流速度从高做到低。

8、重复第6.2～6.7步骤，在同一水压下将余下试样测试完毕。

9、关闭电源开关9，拔下电源插头14。

10、打开放水口18将仪器内的剩水排空。

11、将测试数据按GB/T15789-2005处理。
产品相册

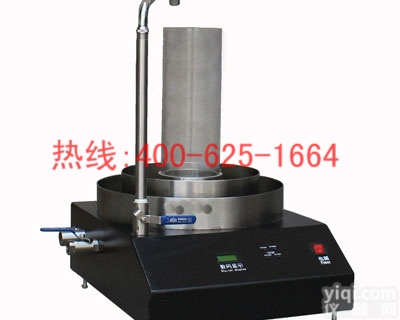

TSY-1B土工布透水性测定仪(国标恒水头法)

一、土工布透水性测定仪用于测定各种类型土工布的透水性能，其性能符合GB/T15789-2005 ISO/FDISI2958-98E《土工布透水性能测试方法》标准中对仪器的要求。 在规定条件下，测定垂直通过单层或多层土工布的水流量。

二、土工布透水性测定仪特点：1、可控常温、配备水源水箱

2、自动供水

3、自动计时

三、土工布透水性测定仪技术参数

   1、 水头压差：250mmH2O(2450Pa)

   2、夹持器内径：ф50±0.5mm

   3、试样厚度：20mm

   4、时间计数器：0~99.99

   5、温度范围：室温~100℃

   6、量筒：1000mL(10mL)

   7、电源：220v

   8、仪器外形：600×750×1200mm

TSY-1C土工布透水性测定仪(国标恒水头法)

一、TSY-1C土工布透水性测定仪(国标恒水头法)特点：

1、可控恒温供水、配备水源水箱

2、自动供水

3、自动计时

二、TSY-1C土工布透水性测定仪(国标恒水头法)用途：

用于测定各种类型土工布的透水性能，其性能符合GB/T15789-2005、ISO/FDISI2958-98E《土工布透水性能测试方法》标准中对仪器的要求。在规定条件下，测定垂直通过单层或多层土工布的水流量。

三、TSY-1C土工布透水性测定仪(国标恒水头法)技术参数

   1、 水头压差：250mmH2O(2450Pa)

   2、夹持器内径：ф50±0.5mm

   3、试样厚度：20mm

   4、时间计数器：0~99.99

   5、温度范围：5~100℃

   6、量筒：1000mL(10mL)

   7、电源：220v

   8、仪器外形：600×750×1900mm

TSY-1D土工布透水性测定仪(国标恒水头法)

一、TSY-1D土工布透水性测定仪(国标恒水头法)用于测定各种类型土工布的透水性能，其性能符合GB/T15789-2005、ISO/FDISI2958-98E《土工布透水性能测试方法》标准中对仪器的要求。 在规定条件下，测定垂直通过单层或多层土工布的水流量

二、TSY-1D土工布透水性测定仪(国标恒水头法)特点：

1、可控恒温供水、配备水源水箱

2、自动供水

3、透水量自动直观数字显示

4、不锈钢制结构

5、自动计时

三、TSY-1D土工布透水性测定仪(国标恒水头法)技术参数

1、 水头压差：250mmH2O(2450Pa)

   2、夹持器内径：ф50±0.5mm

   3、试样厚度：20mm

   4、时间计数器：0~99.99

   5、温度范围：5~100℃

   6、电源：220v

   7、仪器外形：600×750×1900mm

TSY-1E微机控制全自动土工布透水性测定仪(国标恒水头法)

一、微机控制全自动土工布透水性测定仪用于测定各种类型土工布的透水性能，其性能符合GB/T15789-2005、ISO/FDISI2958-98E《土工布透水性能测试方法》标准中对仪器的要求。在规定条件下，测定垂直通过单层或多层土工布的水流量。

二、微机控制全自动土工布透水性测定仪特点：

1、不锈钢制结构

2、自动供水

3自动恒温

4微机控制，数据动态曲线，打印报表

5可远程操作；数据上传

三、微机控制全自动土工布透水性测定仪技术参数

1、 水头压差：250mmH2O(2450Pa)

   2、夹持器内径：ф50±0.5mm

   3、试样厚度：20mm

   4、温度范围：5~100℃

   5、电源：220v

   6、仪器外形：600×750×1900mm
