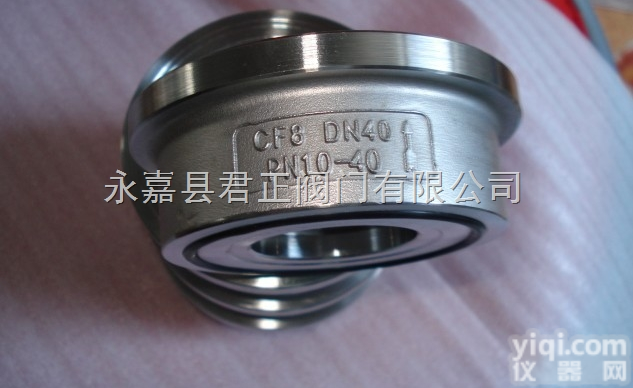

H71H、H71Y、H71F对夹升降止回阀-上海阀门厂家

【产品用途】

H71H、H71Y、H71F对夹升降止回阀系列产品，特别适合于安装空间受限制的场合采用，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

【产品特点】

该产品采用对夹式连接，结构紧凑，阀瓣沿着ZX定位作升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点。

【执行标准】

设计规范： API 594

结构长度： GB/T 12221 API 594

法兰连接： GB/T 9113 JB/T 79 ASME B16.5

试验与检验：GB/T 13927 JB/T9092

【性能参数】

基本型号		H71H	H71Y	H71F
工作压力(MPa)		1.6~15.0 Class150-Calss900
口径(mm)		DN15-DN200 1/2″-8″
适用介质		水、油、气、各种腐蚀性介质
可选材料	阀体	WCB CF8 CF8M CF3 CF3M
	阀瓣	WCB CF8 CF8M CF3 CF3M
	密封面	不锈钢 司太立合金 PTFE
	弹簧	F304 F316 F304L F316L

【结构简图】

【外形尺寸】

声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情。
