YK102 【研发生产】单相电流电压无功功率表YK1024Q

产品信息
类型智能功率测量仪表品Pai厦门宇控
型号YK102可测电压范围AC100V、250V（V）
可测电流范围AC1A、（A） 准确度等级0.5%
外形尺寸48X96、72X72等（mm）
一、概述可编程智能单相功率表，采用高精度进口芯片组，能够精确、稳定的测量电网中的电流和电压、有功功率、无功功率等电参数。即可用于本地显示，可与工控设备连接，组成测控系统。 仪表可具有RS-485通讯接口，采用标准的Modbus-RTU协议;可选带继电器报警输出、开关量输入、模拟量输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数进行设置；具有人性化的操作菜单和的人机组网界面。 可编程智能单相功率表，具有极高的性价比，可以直接取代常规电力变送器测量仪表，可作为一种先进的智能化，数字化的前端采集元件。该仪表已广泛应用于各种控制系统，SCADA系统、能源管理系统、工矿企业等。二、产品型号规格

仪表型号

基本功能

外形

可选功能

■P/Q-5K1/C

■P/Q-5K1/K2

■P/Q-5K1/J2

■P/Q-5K1/C/K2/J2/M

电流、电压、有功功率、无功功率、LED显示

96*48

1、RS485通讯（/C）

2、两路开关量输入（/K2）

3、两路继电器报警输出（/J2）

4、一路变送输出（/M）

5、RS485通讯+两路开关量输入+两路继电器报警输出+一路变送输出（C/K2/J2/M）

■P/Q-AK1/C

■P/Q-AK1/K2

■P/Q-AK1/J2

■P/Q-AK1/C/K2/J2/M

电流、电压、有功功率、无功功率、LED显示

72*72

1、RS485通讯（/C）

2、两路开关量输入（/K2）

3、两路继电器报警输出（/J2）

4、一路变送输出（/M）

5、RS485通讯+两路开关量输入+两路继电器报警输出+一路变送输出（C/K2/J2/M）

■P/Q-3K1/C

■P/Q-3K1/K2

■P/Q-3K1/J2

■P/Q-3K1/C/K2/J2/M

电流、电压、有功功率、无功功率、LED显示

80*80

1、RS485通讯（/C）

2、两路开关量输入（/K2）

3、两路继电器报警输出（/J2）

4、一路变送输出（/M）

5、RS485通讯+两路开关量输入+两路继电器报警输出+一路变送输出（C/K2/J2/M）

■P/Q-9K1/C

■P/Q-9K1/K2

■P/Q-9K1/J2

■P/Q-9K1/C/K2/J2/M

电流、电压、有功功率、无功功率、LED显示

96*96

1、RS485通讯（/C）

2、两路开关量输入（/K2）

3、两路继电器报警输出（/J2）

4、一路变送输出（/M）

5、RS485通讯+两路开关量输入+两路继电器报警输出+一路变送输出（C/K2/J2/M）

■P/Q-2K1/C

■P/Q-2K1/K2

■P/Q-2K1/J2

■P/Q-2K1/C/K2/J2/M

电流、电压、有功功率、无功功率、LED显示

120*120

1、RS485通讯（/C）

2、两路开关量输入（/K2）

3、两路继电器报警输出（/J2）

4、一路变送输出（/M）

5、RS485通讯+两路开关量输入+两路继电器报警输出+一路变送输出（C/K2/J2/M）

■P/Q-4K1/C

■P/Q-4K1/K2

■P/Q-4K1/J2

■P/Q-4K1/C/K2/J2/M

电流、电压、有功功率、无功功率、LED显示

120*60

1、RS485通讯（/C）

2、两路开关量输入（/K2）

3、两路继电器报警输出（/J2）

4、一路变送输出（/M）

5、RS485通讯+两路开关量输入+两路继电器报警输出+一路变送输出（C/K2/J2/M）

■P/Q-1K1/C

■P/Q-1K1/K2

■P/Q-1K1/J2

■P/Q-1K1/C/K2/J2/M

电流、电压、有功功率、无功功率、LED显示

160*80

1、RS485通讯（/C）

2、两路开关量输入（/K2）

3、两路继电器报警输出（/J2）

4、一路变送输出（/M）

5、RS485通讯+两路开关量输入+两路继电器报警输出+一路变送输出（C/K2/J2/M）

注：“C”表示485通讯；“K”，表示开关量输入；“J”表示继电器输出；

“M”表示变送输出；“阿拉伯数字”表示选带功能常量，如K2：表示两路开关量输入。

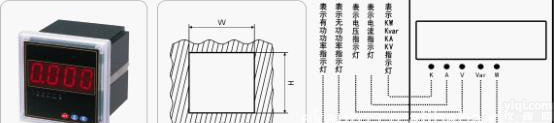

四、安装指南：4．1．外形及安装开孔尺寸

仪表外形

外形尺寸

开孔尺寸

单位：mm

宽

高

深

Width

High

5槽形

96

48

112

92

44

72方形

74

74

95

67

67

80方形

84

84

95

76

76

96方形

96

96

90

90

90

42方形

120

120

90

107

107

46槽形

120

60

125

116

56

16槽形

160

80

125

151

76

4．2.仪表及开接线示意图：注：符号“*”表示电流进线端，该接线仅供参考，具体见实物；三相三线或三相四线接线时，外部接线方式要与仪表内部网络设置相一致，否则会导致测量数据的错误。
