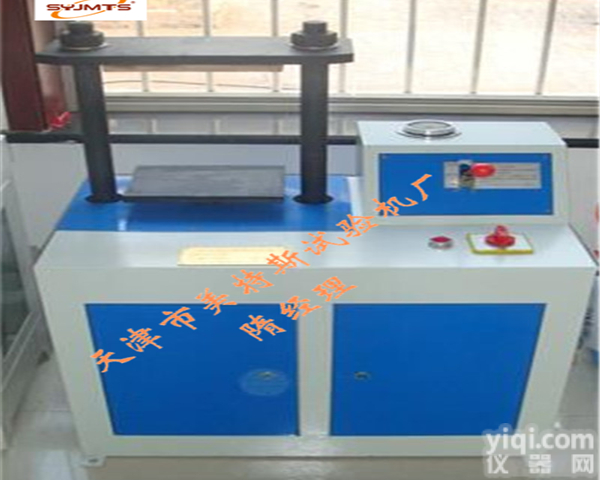

电动液压冲片机，液压冲片机使用说明

参数规格

1、载荷：200KN

2、上升速度：50cm/min

3、活塞行程：270mm

4、电机规格：1500W  380V  1400转/分

5、净重：约210公斤

6、外形尺寸：600×520×1260（长×宽×高）

产品特点

     本机采用液压驱动运行，运行过程平稳、安全可靠，效率高、噪音低，使用寿命长等优点。

标本要求

本机主要机架、液压系统级电气系统等组成。

1、          机架部分：

主要由横梁、立柱、托盘、油缸、外壳、底座等组成。

2、          液压系统：

由液压泵、转换阀、油箱、滤油器及油管、接头组成。

液压泵为轴向柱塞高压泵，流量为2.5m3/min额定压力31.5Mpa,由1500KW三相电机直接驱动，固定在底座上。

转换阀装在前面板的右侧，由手动杆操纵。向上提油缸上升，向下按油缸下降，中间为停止。

溢流阀设在机壳内。溢流阀是调节压力范围的，此项程序在出厂前已调试好，不可随意调节。

使用方法

1、          使用前首先向油箱内加注6L液压油（打开后盖板加油），检查各种油管接头盒紧固件是否动，如有松动则拧紧即可，以防漏油，影响使用，检查电气系统接地，熔丝是否有效。

2、          操作程序及方法：

开始时，将手动杆至中间停止位置，然后按面板上启动按钮，接通电源，油泵开始工作；搬动手动杆使活塞上升一段距离，观察有无卡滞等异常现象，如有，侧停机检查，排除，如无异常现象应使活塞上升一段距离再下降，这样往返几次以排尽油缸内的空气，观察油管内无气泡就可正常使用。

安装步骤与维护

1、          仪器内外应保持清洁，防止各种部分生锈。

2、          经常检查油液洁净与否，根据使用情况每月应沉淀油箱内液压油一次，每半年更换液压油一次，换油时应彻底清洗油箱、滤油器，如平时发现油液混浊，严重不能再用时，应即时更换，否则会加速液压各部分磨损，甚至影响正常工作。

液压油规格、视气温不同建议如下：

（1）            当环境温度为15±5℃时用GB443-84N46（相当于30号机械油）

（2）            当环境温度为25±5℃时用GB443-84N68（相当于40号液压油）

注意事项

1、          严禁不加油，使油泵空转。

2、          使用前必须排尽系统内空气，才能使用。

3、          冲压试件应注意油缸上升距离，严禁活塞与试件接触以防损坏机件，操作人员应特别注意。

4、          当做完试验后应将活塞降到底部以防活塞潮湿导致生锈。

5、          试验机器前必须阅读使用说明书。
