高压低噪音笼式调节阀、HPN高压低噪音笼式调节阀、CV3000系列调节阀、压力平衡式调节阀
- 型号：HPN
- 产地：中国大陆
- 供应商：上海高亚阀门有限公司
- 供应商报价：电议
- 标签：高压低噪音笼式调节阀、HPN高压低噪音笼式调节阀、CV3000系列调节阀、压力平衡式调节阀,常用仪表,阀门仪表,供应高压低噪音笼式调节阀、HPN高压低噪音笼式调节阀、CV3000系列调节阀、压力平衡式调节阀,上海高亚阀门有限公司
产品库

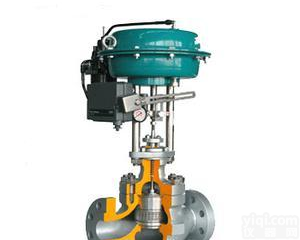

HPN高压低噪音笼式调节阀是一种为降低可压缩流体噪声而设计的压力平衡式调节阀，为适应气 体的节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降，比HPC高压笼式阀噪音低。阀体结构 紧凑，流体通道呈S流线型，压降损失小，流量大。调节阀配用多弹簧式薄膜执行机构，结构紧凑， 输出力大。
主要技术参数和性能
阀 体
型 式 直通笼式铸造球形阀
公称通径 40～200mm
公称压力 ANSI 900、1500、2500 JIS 63K
连接形式 法兰连接：RF、RJ
标准按 ANSI B 16.5；JIS B2201
焊接式：嵌接焊 SW（40～80mm）
对接焊 BW（80～200mm）
材 料 ZG25 ZG1Cr18Ni9 和 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 2.25Cr1.0Mo 5.0Cr0.5Mo SCPH21 SCPH32 SCPH61
上阀盖常温型（P）：-5～+230℃ 伸长Ⅰ型（E1）：+230～+566℃
压盖型式 螺栓压紧式
填 料 石棉编织填料
阀内组件
阀芯型式 金属阀座的压力平衡式结构
流量特性 线性特性 见图 1
材 料 1Cr18Ni9 0Cr17Ni12Mo2 8Cr17 和不锈钢堆焊司太莱合金
执行机构
型 式 HA多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙
弹簧范围 0.04～0.20 0.08～0.24MPa 供气压力 0.28 0.30 0.40MPa 气源接头 Rc 1/4
环境温度 -30～+70℃
备注：该阀也可配用 VA5 或 VA6、VP 执行机构。
阀作用型式 气——开式 气——关式
附 件 定位器、手轮机构、气动阀位传送器等。
性 能
泄漏量 符合标准 ANSI B16.104 Ⅲ级，小于额定 Cv 的 0.1%
回 差 1%（带定位器）
线 性 ±1%（带定位器）
可调范围 50∶1
