ZJHF气动三通调节阀，气动三通调节阀价格，三通调节阀厂家

产品信息

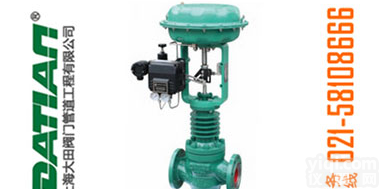

ZJHF（H）型气动三通调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。实现对压力、流量、温度、液位等参数的调节，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于DN100和压差较大的分流场合，不能互换使用。

 ZJHF气动三通调节阀介绍

ZJHF（H）型气动三通调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。实现对压力、流量、温度、液位等参数的调节，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于DN100和压差较大的分流场合，不能互换使用。

ZJHF（H）气动调节阀标准规格

阀体型式：三通铸造球型阀体
阀芯型式：三通型双座阀芯
公称通径：DN20~300 NPS 3/4〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆

型号编制

Z

执行机构

H

结构形式

-公称压力

阀体材质

公称通径

Z系列调节阀

J:气动薄膜执行机构
H:气动活塞执行机构

H直行程

F:三通分流调节阀
H:三通合流调节阀
F(H)G:散热型三通分(合)流调节阀
F(H)V:波纹管型三通分(合)流调节阀
F(H)D:低温型三通分(合)流调节阀

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

DN25= DN25
NPS1〞= NPS 1〞

如：气动薄膜三通分流调节阀，散热型，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHFG-16C DN50

性能

流量特性

直线、等百分比

可调范围

30:1

额定CV值

等百分比\\直线CV8.5~1280

允许泄漏量

硬密封:IV级（0.01% 阀额定容量）

性能指标

气动

电动

基本误差%

±1.5

±1.0

回差%

≤1.5

≤1.0

死区%

≤0.6

≤1.0

始终点偏差%

±2.5

±2.5

额定行程偏差%

≤2.5

≤2.5

选用参数表

阀座直径（mm）

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数CV

8.5

13

21

34

53

85

135

210

340

535

800

1280

公称通径

行程

可选流量系数Cv（★标准型 ●推荐）

DN25

16 mm

★

DN32

25 mm

★

DN40

●

★

DN50

●

●

★

DN65

40mm

★

DN80

●

★

DN100

●

●

★

DN125

60mm

★

DN150

●

★

DN200

●

●

★

DN250

100mm

●

●

★

DN300

●

●

★

气动执行机构
膜片有效面积Ae (cm2)

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

350

560

900

1600

作用方式

弹簧范围

金属密封允许压差（MPa）

气开

20-100KPa

0.7

0.44

0.28

0.18

0.17

0.11

0.07

0.07

0.05

0.03

0.05

0.03

40-200 KPa

2.14

1.31

0.84

0.53

0.51

0.33

0.21

0.22

0.15

0.09

0.11

0.07

80-240 KPa

4.99

3.05

1.95

1.25

1.18

0.78

0.5

0.51

0.36

0.21

0.21

0.15

气关

20-100KPa

2.14

0.87

0.56

0.35

0.34

0.22

0.14

0.15

0.1

0.06

0.05

0.03

40-200 KPa

6.4

5.86

3.64

2.3

2.21

1.43

0.91

0.95

0.66

0.37

0.11

0.07

80-240 KPa

6.4

6.4

5.04

3.18

3.06

1.98

1.26

1.32

0.92

0.52

0.21

0.15

信息声明：本产品供应信息由仪器网为您整合，供应商为（河南基斯顿机电设备有限公司），内容包括 （ZJHF气动三通调节阀，气动三通调节阀价格，三通调节阀厂家）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （ZJHF气动三通调节阀，气动三通调节阀价格，三通调节阀厂家）的信息，请直接联系供应商，给供应商留言！
