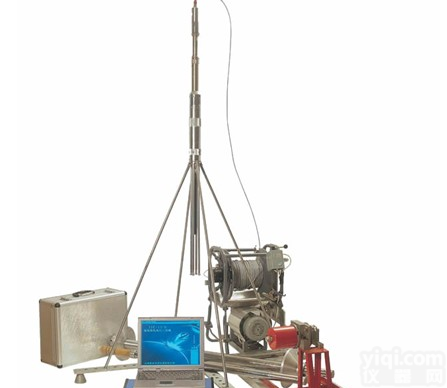

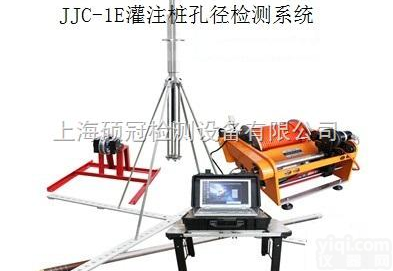

灌注桩孔径检测仪，沉渣仪，钻孔灌注桩检测仪

 灌注桩孔径检测仪，沉渣仪，钻孔灌注桩检测仪

一、灌注桩成孔质量检测技术指标

1、地面仪技术指标：

   工作电源： 交流220V±10%，

              频率50Hz，接地良好；

   工作环境：温度：-20℃～+75℃；

   地面仪尺寸：270×180×150（mm）

2、数字井径仪技术指标：

   测量范围: 选择不同型号的井径仪,可达到不同测量范围

   I型，测量范围：Φ600～Φ1200mm

   II型，测量范围：Φ600～Φ1800mm

   III型，测量范围：Φ600～Φ2500mm

   测量误差：1%F.S

   仪器耐压：20MPa

   工作温度：-20℃～+75℃

   仪器直径：Φ62mm

3、高精度测斜仪技术指标

   顶角测量范围： 0o～45o

   测量精度为：±0.1o 分辨率：0.01o

   测量方式： 点测，直读

   测量点数： 任意

   井下仪工作环境    温度：0℃~85℃

   耐压：25MPa

   井下仪外形尺寸： Φ40×1350mm；

   重量：6kg

4、沉渣仪主要技术指标

   测量范围： 0 ～20cm

   测量误差：≤2cm,分辨率：2mm

   仪器耐压：20MPa，工作温度：-20℃～+75℃

   仪器外形尺寸：Φ50×1350mm

    重     量 ：5Kg

5、测井绞车主要技术指标

   测井深度 ：100m～150m

   提升速度 ：0～1000m/h

   配用电缆直径：Φ9mm

   电   源：交流220V    50H z

   电   流 ：

   输电装置： JLH0710   四芯

6、井口滑轮主要技术指标

   测 量 轮 ：1米/圈

   光脉冲计数误差：±1‰

   井架的外形尺寸：2000×320mm

 二，灌注桩成孔质量检测仪概述：

钻孔灌注桩是通过机械钻凿成孔 ,就地灌注混凝土形成的圆形基桩。钻孔灌注桩工程在施工的全过程始终是隐蔽的或是边施工边隐蔽 ,其质量问题在于施工质量。钻孔灌注桩常出现的质量问题有 :混凝土强度不足或离析、 断桩或夹泥、 桩身扩颈、 桩身缩颈、 较大的蜂窝狗洞等。如果出现质量问题 ,将给建筑工程、 桥梁工程的安全带来隐患 ,同时在经济上造成极大损失 ,加固补强难度较大 ,因此 ,确保钻孔灌注桩质量意义重大。

要保证灌注桩的成桩质量 ,Z好的办法是从成孔开始进行严格的工序控制 ,桩的成孔检测应比成桩后的检测更为重要。为此我公司特为施工单位推出灌注桩成孔质量检测系统，专为灌注桩的钻孔质量监测而设计，对灌注桩钻孔的深度、垂直度、孔径、孔底沉渣等参数进行测量，采用全数字化传输并自动在电脑中记录。
