800H、800G APT 蓝鲸800H、G数字电测表 上海二工纳宇

是否提供加工定制	否	类型	数字电测表
品Pai	上海二工 APT 蓝鲸	型号	800H、800G
可测电压范围	85～265（V）	准确度等级	0.5级
外形尺寸	96×96、96×48、80×80、72×72、48×48（mm）

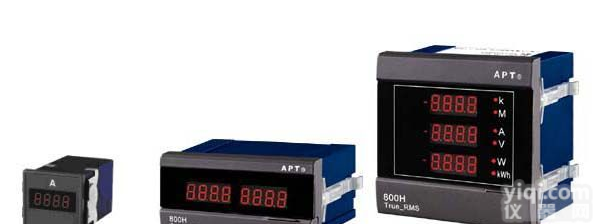

杭州唐吉自动化有限公司是上海二工APT上海纳宇浙江地区经销商。唐吉公司经销的蓝鲸800H系列数显电测表实现全部电参量的测量，全部采用智能化方案；蓝鲸系列电测表包括800H系列数字电测表、800G系列可编程智能电测表、800H系列多功能电测表。■外观流线型设计，美观大方，按键加盖安全防尘；■所有尺寸按国际设计，维修更换方便；■进口模块，使用寿命超长，达到15年以上，性价比高；■卡式安装方式取代传统螺钉方式，安装简单方便牢固；■功能模块化设计，可自由组合，降低客户使用成本；■所有表可真有效值测量，避免谐波影响；■数码管亮度可调，数据可以按照客户要求的时间间隔自动循环显示；■仪表采用全数字化先进设计理念，电脑调试，符合信息时代潮流；■PT、CT变化可现场设置，避免变比订错返厂更换带来的供货周期影响；■80、72系列可制作多功能表，比时常同类产品小巧精致；■所有产品都通过EMC电磁兼容实验（达到严酷等级三级）；■公司其他配套产品（如互感器、按钮、指示灯等）齐全，采购维护方便。唐吉公司秉承友好开放的态度，欢迎各位朋友、同行前来交流、咨询、合作。800H系列技术指标：

性能			参数
输入测量显示	网络		单相、三相三线、三相四线
	电压	额定值	AC100V、400V
		过负荷	长期过负荷1.2倍;短期过负荷2倍（60S）
		功耗	<1VA（每相）
		阻抗	>300kΩ
		精度	具有效值测量，精度等级0.2级、0.5级
	电流	额定值	AC1A、
		过负荷	长期过负荷1.2倍;瞬时负荷10倍（5S）
		功耗	<0.4VA（每相）
		阻抗	<20mΩ
		精度	真有效值测量，精度等级0.2级、0.5级
	频率		40－65HZ，精度0.05HZ
	功率		有功、无功、视在功率，精度0.5级
	电能		四象限计量，有功精度0.5级，无功精度1.0级
	显示		可编程设置、切换、循环、LED显示、LCD显示
工作电源	工作范围		AC、DC 85V－265V
	功耗		≤5VA
输出可编程	数字接口		RS485、MODBUS-RTU协议
	及冲输出		2路电能脉冲输出，固态继电器，脉冲常数10000imp/KWh
	4－20mA变送器		0.5级
环境	工作环境		－20－65℃
	储存环境		－40－85℃
安全	耐压		输入、输出、电源三者之间均>2kV
	绝缘		输入、输出、电源对机壳>5MΩ

800H系列选型表：

P□800H-□

□

□

/□

企业代号和功能代号

外形尺寸

相数

附加功能

功能型号

交流电流

交流电压

有功功率

无功功率

功率因数

相位表

频率

有功电能

无功电能

直流电流

直流电压

1－96?96 2－96?48 3－80?80 4－72?72 5－48?48

1－单相， 可以省略 3－三相三线 4－三相四线

M-路模拟量 2M－两路模拟量 R-RS485通讯接口 （PDB00H系列RS485通讯接口为标准配置，选型时不用选此附加功能） Dl-路开关量输入 2Dl-两路开关量输入 3Dl－三路开关量输入 4Dl－四路开关量输入 5Dl－五路开关量输入 6Dl－六路开关量输入 DO-一路开关量输出 2DO-两路开关量输出 3DO-三路开关量输出 4DO-四路开关量输出 5DO-五路开关量输出 6DO-六路开关量输出 C－液晶（LCD）显示 （如果不选代表LED显示） 以上功能如果不选可以不标/T－真有效值测量

PA800H-Z

●

PZ800H-Z

●

●

PA800H-A

●

PZ800H-A

●

PS800H-A

●

PW800H-A

●

PX800H-A

●

PX800H-B

●

PP800H-A

●

PT800H-A

●

PD800H-B

●

●

PD800H-C

●

●

PD800H-D

●

●

PD800H-E

●

●

PD800H-F

●

●

●

●

PD800H-M

●

●

●

●

●

●

●

●

●

PD800H-X

◎

◎

◎

◎

◎

◎

◎

◎

◎

说明：PD800H-X代表◎所表示的功能可以任意组合定制，选型时请标注PD800H-X加尺寸、相数、附加功能，并在图纸上标明所需功能。示例：例如PD800H-D14/2M，代表测量三相电流和有功电能的多功能表，尺寸为96?96，三相四线，带两路4－20mA模拟量输出，带通讯接口800G系列技术指标：

性能			参数
输入测量显示	网络		单相、三相三线、三相四线
	电压	额定值	AC100V、400V
		过负荷	长期过负荷1.2倍;短期过负荷2倍（60S）
		功耗	<1VA（每相）
		阻抗	>300kΩ
		精度	具有效值测量，精度等级0.2级、0.5级
	电流	额定值	AC1A、
		过负荷	长期过负荷1.2倍;瞬时负荷10倍（5S）
		功耗	<0.4VA（每相）
		阻抗	<20mΩ
		精度	真有效值测量，精度等级0.2级、0.5级
	频率		40－65HZ，精度0.05HZ
	功率		有功、无功、视在功率，精度0.5级
	电能		四象限计量，有功精度0.5级，无功精度1.0级
	显示		可编程设置、切换、循环、LED显示、LCD显示
工作电源	工作范围		AC、DC 85V－265V
	功耗		≤5VA
输出可编程	数字接口		RS485、MODBUS-RTU协议
	及冲输出		2路电能脉冲输出，固态继电器，脉冲常数10000imp/KWh
	4－20mA变送器		0.5级
环境	工作环境		－20－65℃
	储存环境		－40－85℃
安全	耐压		输入、输出、电源三者之间均>2kV
	绝缘		输入、输出、电源对机壳>5MΩ
