防爆电动不锈钢球阀.

产品信息
上海健乔阀门厂是致力于科研,生产销售【球阀】的厂家.《球阀》质量保证,价格合理.产品通过ISO9001国际质量体系认证,是您放心的选择。

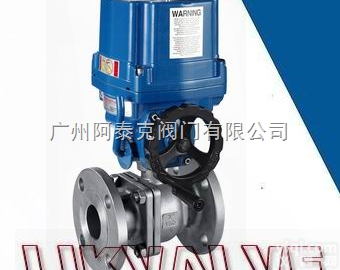

Q941F防爆电动不锈钢球阀
一、产品特点:
1．防爆电动不锈钢球阀流体阻力小，是所有阀类中流体阻力Z小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。



上海健乔阀门厂是致力于科研,生产销售【球阀】的厂家.《球阀》质量保证,价格合理.产品通过ISO9001国际质量体系认证,是您放心的选择。
Q941F防爆电动不锈钢球阀
一、产品特点:
1．防爆电动不锈钢球阀流体阻力小，是所有阀类中流体阻力Z小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
2．全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度（0-90°任意角度），实现比例调节动作。
3．球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。特别适用于要求零泄漏率的场合。

Q941F防爆电动不锈钢球阀


Z
执行机构
H
布局方式
-公称压力
阀体原料
公称通径
Q941F防爆电动不锈钢球阀
Q941F防爆电动不锈钢球阀
H直行程
Q941F防爆电动不锈钢球阀
PN16=16
CL150LB=150 LB
JIS10K=10K
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
DN25= DN25
NPS1〞=NPS1〞
如：Q941F防爆电动不锈钢球阀，压力PN16，阀体资料为WCB，公称通径DN50，类型为：ZRHCF-16C DN50

功能

流量特性
直线、等百分比、快开
可调规模
30:1
额外CV值
等百分比CV6.3~400 ，直线CV6.9~440
答应走漏量
软密封:VI级（气泡级）
走漏量规范:GB/T 4213
功能指标

气动
电动
根本差错%
±1.5
±1.0
回差%
≤1.5
≤1.0
死区%
≤0.6
≤1.0
始结尾误差%
±2.5
±2.5
额外行程误差%
≤2.5
≤2.5

选用参数表

公称通径DN
20
25
32
40
50
65
80
100
125
150
额外流量系数Cv
等百分比

8
12
20
32
50
70
100
200
240
直线
5
10
16
25
38
63
80
120
220
300
行程
16mm
25 mm
40mm
60mm
电动执行机构
答应压差（MPa）
类型
推力（N）
3810L-08
800
2.38
1.52








3810L-20
2000
4.77
3.05
1.86
1.19
0.76





3810L-30
3000


2.79
1.79
1.14





3810L-50
5000


4.66
2.98
1.91
1.13
0.6
0.47


3810L-65
6500





1.35
0.8
0.57
0.39
0.26
3810L-99
10000








0.61
0.42

订货流程：
客户采购清单请传真至，或来电咨询。
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。

订货须知：
客户对产品如果有特殊要求，必须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
使用介质和温度、压力范围
实验、检验标准及其他要求
本厂可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的
条件下签订合同。
注：如需具体的布局尺度和内件资料等，请供给具体的技术参数致电上海健乔阀门制造有限公司


上海健乔阀门制造有限公司
Shanghai Jian Joe Valve Manufacturing Co., Ltd.
