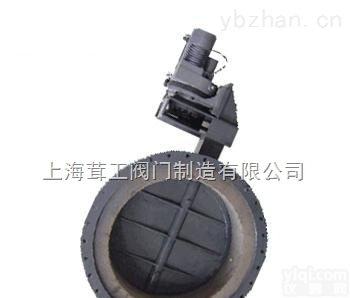

供应上海高温蝶阀、高温蝶阀厂家、高温蝶阀图片

产品信息
特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

主要技术参数

公称通经DN（mm） 50～2000
公称药理PN（MPa） 0.6 1.0 1.6 2.5
密封试验（MPa） 0.66 1.1 1.76 2.75
强度试验（MPa） 0.9 1.5 2.4 3.75
适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

主要零部件材料

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

采用标准

制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92



D73H-10/16/25/对夹式硬密封蝶阀主要外形连接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（单位:mm）

公称通经（DN）

 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L L2 H H1 D1 Z-D A D1 Z-D A D1 Z-D A
50 43 265 350 112 125 4-18 90℃ 125 4-18 90℃ 125 4-18 90℃
65 46 265 370 115 145 4-18 90℃ 145 4-18 90℃ 145 4-18 90℃
80 49 320 380 120 160 8-18 45℃ 160 8-18 45℃ 160 8-18 45℃
100 56 320 420 138 180 8-18 45℃ 180 8-18 45℃ 190 8-22 45℃
125 64 340 460 164 210 8-18 45℃ 210 8-18 45℃ 220 8-26 45℃
150 70 390 555 175 240 8-22 45℃ 240 8-22 45℃ 250 8-26 45℃

声明：本文中所有文字、数据、图片均只适用于参考，D341F4-10 型蜗杆传动衬氟蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：。
信息声明：本产品供应信息由仪器网为您整合，供应商为（上海标日泵阀制造有限公司），内容包括 （供应上海高温蝶阀、高温蝶阀厂家、高温蝶阀图片）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （供应上海高温蝶阀、高温蝶阀厂家、高温蝶阀图片）的信息，请直接联系供应商，给供应商留言！
