LS-LDE污水流量表价格、LS-LDE污水计量表厂家_详细资料

产品信息

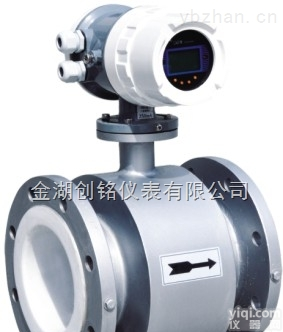

污水流量计简称电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。

污水流量计简称电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。

智能型明渠流量测量系统的组成，Z常用的方法一般由一台流量显示仪、一台流速计、一台液位计组成；也可由一台流量显示仪、Z多四台流速计、一台液位计组成的多点流速测量的明渠流量系统。智能明渠流量系统，适用于水库河流水利工程，城市供水、污水处理，农田灌溉等矩形，梯形明渠及涵洞的流量测量。

性能特点

◆测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

◆测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。

◆由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

◆传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。

◆LDE转换器采用国际进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。

◆双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。

技术参数

仪表精度：管道式0.5级、1.0级；插入式2.5级。

测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

流速范围：0.2～8m/s。

工作压力：1.6MPa。

工作原理

智能电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法。

拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

测量原理

智能电磁流量计的测量原理是基于法拉第电磁感应定律导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为:

E=KBVD

式中: K－－－－-仪表常数

B－－－－-磁感应强度

V－－－－-测量管道截面内的平均流速

D－－－－-测量管道截面的内径

测量流量时，导电性液体以速度V

流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和01kHz输出。

2安装条件编辑

上游直管段>10×DN

下游直管段>5×DN

DN=传感器公称口径

3预热时间编辑

30分钟

电磁流量计简单说是由流量传感器和变送器组成的。

流量传感器是把流过管道内的导电液体的体积流量转换为线性电信号。其转换原理就是的法拉第电磁感应定律，即导体通过磁场，切割电磁线，产生电动势。流量传感器的磁场是通过励磁实现的，分直流励磁、交流励磁和低频方波励磁。大多流量传感器采用低频方波励磁。

变送器是由励磁电路、信号滤波放大电路、A/D采样电路、微处理器电路、D/A电路、变送电路等组成。

电磁流量计的安装要求是一定要安装在管路的点或者管路的垂直段，但是一定是在满管的情况下，对直管段要求是前5D后3D，这样才能保证电磁流量计的使用和对精度的要求。

智能型电磁流量计是老式模拟的电磁流量计的更新换代产品，智能型电磁流量计不仅可以带4~20mA输出，还可以带RS485或者RS232通讯协议，可以直接与计算机联网，便于远程监控和操作。

4收集数据编辑

①被测流体成份

②流量、Z小流量

③工作压力

④温度、温度

智能电磁流量计的量程Q应大于预计的流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

5量程范围编辑

一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，流速应不小于0.2m/s，应不大于 8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

Q=πD2V/4

Q:流量（㎡/h） D:管道内径 V：流速（m/h）

电磁流量计的量程Q应大于预计的流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

参考流量范围
口径（mm）	流量范围（m3/h）	口径（mm）	流量范围（m3/h）
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

型谱型号	口径
XFE	15~2600
K1	316L
K2	HB
K3	HC
K4	钛
K5	钽
K6	铂合金
K7	不锈钢涂覆碳化钨
代号	内衬材料
C1	聚四氟乙烯F4
C2	聚全氟乙丙烯F46
C3	聚氟合乙烯FS
C4	聚录丁橡胶
C5	聚氨脂橡胶
代号	功能
E1	0.3级
E2	0.5级
E3	1级
F1	4－20Madc负载≤750Ω
F2	0-3khz5v有源，可变脉宽，输出高端有效频率
F3	RS485接口
T1	常温型
T2	高温型
T3	超高温型
P1	1．0MPa
P2	1．6MPa
P3	4．0MPa
P4	16MPa
D1	220VAC±10%
D2	24VDC±10%
J1	一体型结构
J2	分体型结构
J3	防爆一体型结构

6安装编辑

电磁流量计根据电磁感应原理工作,因此安装时应远离变频器、变压器、电动机等易产生电磁干扰的设备,安装位置应避免阳光直射。被测流体电导率应基本均匀。同时还应注意以下几方面:

上下游直管段

为了使现场使用的流量仪表获得与实流校验相同的精度,一定要满足规定的流动条件。电磁流量计工作时要求上游流体均匀流动,下游配管件的扰动不会上溯影响测量值,即要求一定长度上下游直管段。一般要求在电磁流量计上游的各种阀门、弯管、缩径管等距流量计的直管段的长度必须在5～10D以上（D是流量计的内径）,下游直管段长度应在2～3D以上。

液体应充满管道

智能污水电磁流量计可以水平、垂直或与水平成任何角度安装,但是管路结构必须保证测量管中始终充满液体,否则就会产生误差。当不得不装在自上而下的垂直管道上时,流量计应装在管道的下部,且流量计下游装有节流阀门使下游产生一背压。

液体中无气泡

管路设计应确保液体中不会分离出气泡。因为阀门动作时,会使管道中的压力变化,从而产生气泡,所以,流量计应安装在阀的上游。

电极与地面平行

电磁流量计水平安装或与地面成一角度时，电极连线与地面平行。如果电极连线与地面垂直的话，上一个电极附近容易集结气泡阻挡液体与之接触，而下面的电极容易被泥浆覆盖。图1ADMAG AE测量原理示意图.. 图2电磁流量计组成框图。

液体电导率应稳定

不要把电磁流量计安装在流体电导率极不均匀的地方。尤其在仪表上游有化学物质注入的情况下，极易导致电导率的不均匀性，从而对仪表指示产生严重影响。在这种情况下应在仪表下游注入化学物质，如需在上游注入则注入点应与流量计保持一定距离,使液体混合均匀。
