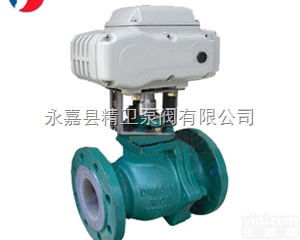

耐腐蚀电动衬氟球阀
- 型号：Q941F46
- 产地：中国大陆
- 供应商：上海都亚泵阀有限公司
- 供应商报价：2950
- 标签：耐腐蚀电动衬氟球阀,常用仪表,阀门仪表,供应耐腐蚀电动衬氟球阀,上海都亚泵阀有限公司
产品库
一、耐腐蚀电动衬氟球阀概述
耐腐蚀电动衬氟球阀由电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。电动衬氟球阀执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。
Q941F46系列耐腐蚀电动衬氟球阀是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备Z理想的选择之一。
二、耐腐蚀电动衬氟球阀特点
三、耐腐蚀电动衬氟球阀技术参数
| 公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 公称压力（MPa） | PN1.0、1.6MPa | |||||||||||||
| 泄漏量 | 软密封：零泄漏 | |||||||||||||
| 阀体形式 | 两段式阀体（浮动球体） | 两段式阀体（固定球体） | ||||||||||||
| 阀芯形式 | “O”型球形阀芯 | |||||||||||||
| 密封填料 | 聚四氟乙烯（PTFE） | |||||||||||||
| 连接形式 | 法兰 | |||||||||||||
| 可调范围 | DN15-65 | DN80-300 | ||||||||||||
| 250:1 | 350:1 | |||||||||||||
| 基本误差 | ±1% | |||||||||||||
| 死区 | ≤1% | |||||||||||||
| 回差 | ≤1% | |||||||||||||
| 适用温度 | 密封面 | |||||||||||||
| PTFE≤180℃ | ||||||||||||||
| 配置执行机构 | 可配PSQ、HQ、361RS、HR等系列角行程电动执行机构 | |||||||||||||
| 控制方式 | 开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制） | |||||||||||||
四、耐腐蚀电动衬氟球阀零件材质
| 型 式 | 直通两分式铸造球阀 |
| 公称通径 | DN15～200mm |
| 公称压力 | PN1.0、1.6MPa （ANSI 150Lb） |
| 连接形式 | 法兰连接 JB/T79-94（ANSI16.5） |
| 材 料 | ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46 |
| 上 阀 盖 | 与阀体一起铸造 |
| 填 料 | 聚四氟乙烯 |
| 介质温度 | -20～+150℃ |
| 阀芯形式 | 球型阀芯 |
| 流量特性 | 快开特性 |
| 阀 座 | 聚四氟乙烯 |
| 材 料 | ZG230-450衬F46、ZG1Cr18Ni9TI衬F46 |
| 阀芯转角 | 90° |
