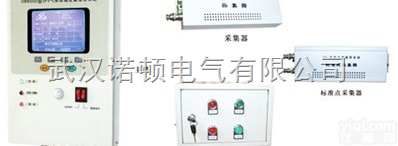

LH43-RB8000型SF6泄漏定量报警系统 ，泄漏定量报警系统

 LH43-RB8000型SF6泄漏定量报警系统新技术、新突破

• 基于高频电离，精度高，寿命长，稳定性好。
• 0~30000ppmv宽范围内定量测量显示，国内SC。
• 通过多家电力研究所、计量所产品检定。
• 系统具备自动修正功能，有效克服温度、湿度等环境因素的影响。
• 多路开关、模拟量输出，与综自系统无缝集成。
• 可选无线报警功能
• 可选有毒气体（如CO、CH4、H2S）的含量监测
• 可选外部输入信号接口，输入信号可来自烟雾探头、门磁开关等
• 可选输出接口，实现自动119火灾报警、启/停除湿机、电控门等众多智能化控制功能
• 可选数字式SF6密度继电器结合组网，组成全方位的SF6气体泄漏监控系统
• 可选远程网络进行监控系统运行状态，直接控制主机或变送器的运行

 LH43-RB8000型SF6泄漏定量报警系统可广泛应用于各种电压等级的SF6开闭室、SF6开关室、 组合电器室（GIS室）、SF6主变室等。

       LH43-RB8000型SF6泄漏定量报警系统功能特点

1. 环境中SF₆气体含量定量测量功能；
2. 环境中氧气含量定量测量功能；
3. 缺氧或SF₆含量超标报警功能；
4. 缺氧或SF₆含量超标，强制排风功能；
5. 人工设置报警点；
6. 环境中温、湿度检测显示功能；
7. 定时排风功能；
8. 定点采集功能；
9. 人工强制排风功能；
10. 上次排风时间显示功能；
11. 实时显示各种参数功能；
12. SF6、O2含量曲线分析功能；
13. 数据报表功能；
14. 历史数据查询功能；
15. 远程监控，支持RTU遥测遥信功能，支持IEC61850通讯；
16. 人体感应，自动启动风机或语音系统；
17. 超大彩屏液晶LCD显示，人性化操作界面；
18. 主机多种形式：壁挂式、5U 19英寸标准机箱以及壁挂式工控机；
19. 无线报警功能，无线数据通讯功能（可选）；
20. 有毒气体（如CO、CH4、H2S）的含量监测（可选）；
21. 外部输入信号接口，输入信号可来自烟雾探头、门磁开关等（可选）；
22. 输出接口，实现自动119火灾报警、启/停除湿机、电控门等众多智能化控制功能（可选）；
23. 设备寿命：大于10年。

       LH43-RB8000型SF6泄漏定量报警系统工作环境

温度范围：－25℃~＋65 ℃

       湿度范围：≤95%RH

       地震等级：7度

       大气压力：86kPa~106kPa

      SF6测量指标

1. 测量范围：0～30000ppmv
2. 报警点：可在200~2000ppmv内设置，默认1000ppmv
3. 引用误差：±2.5%FS
4. 重复性误差：<2.5%FS
5. 零点漂移：<5%FS
6. 量程漂移：<5%FS
7. 报警误差：<5%

   氧气测量指标

1. 检测浓度：0～25.0%
2. 氧气浓度报警点：可在15.0%~20.0%内设置，默认18.0%
3. 氧气测量精度：<0.4%,O2在21%时

   电源及功耗

1. 工作电源：AC 220V，50Hz
2. 功耗：主机<65VA，传感器模块<5VA
3. 报警触点容量：AC 220V/7A，常开、常闭
4. 风机输出容量：AC 220V/7A，常开

   其它指标

1. 温度测量范围： -40℃ ~ +99℃
2. 湿度测量范围： 0～RH
3. 风机通风时间设定：可设置，默认15MIN/次
4. 数据记录时间：1个月

1. 通讯方式： RS-485总线方式
2. 通讯规约：通用电力通信规约
3. 预留远程监控扩展，支持RTU遥测遥信功能，支持IEC61850通讯
4. 绝缘性能 外壳与电源间：>10MΩ
5. 抗电强度 外壳与电源间：>2000V
6. 电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级
7. 雷击（浪涌） GB/T17626.5-1999 3级

• 10000h
