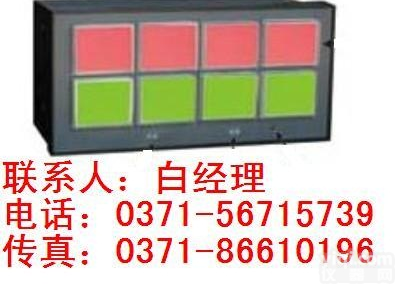

NHR-5800 八路闪光报警仪

::::
NHR-5800系列八路闪光报警仪概述：NHR-5800系列八路闪光报警仪是一种接点式声光报警显示仪表，具有电路简单、元件少、可靠性高、抗干扰能力强、低功耗、低噪声、EMC电磁兼容等特点，广泛运用于电力、石化、冶金、轻工、制药、等诸多领域。
     ★可同时检测八路输入信号,八路信号均采用大规模高亮度数码管，报警仪将发出声、光报警信号，并输出报警接点。
     ★可选择接点式开路/闭路报警或TTL电平，输入与主机光电隔离。
     ★具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。
详细描述：
主要技术参数
    1、八点报警信号输入：有源TTL信号或者无源开关信号（常开常闭可设置），有源或无源输入自适应，无需设置。
     2、输出信号：八点发光报警指示，具有音响接点输出报警，音响动作为接点闭合。
     3、输出继电器接点容量：AC 220V/3A；DC 24V/2A。
     4、确认方式：手动（音响报警消除）。
     5、工作条件：
        a）环境温度：-10-55℃。
        b）相对湿度：≤85％。
        c）周围空气中不应含有腐蚀性气体。
     6、工作电源：AC 100-240V(50-60HZ)，DC 24V（±10%）
     7、功耗≤3W。
仪表面板
参数功能

注：1、IN1-IN8为八个输入通道，COM1为8个输入通道的公共端；
     2、SILENT和TEST分别为消音测试按钮，COM2为SILENT和TEST的公共端；
     3、COM1和COM2为两个隔离的公共端，不共地；
     4、ALM为继电器输出触点，用于外接报警音响。仪表接线图
仪表选型
NHR-5800□-□-□-□
         ① ② ③ ④
备注：
    1、特殊型号和要求的,请提供相关技术参数,订货时请说明。
     2、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
        例1：NHR-5800A-A-D1-A；
        例2：NHR-5800A-C-X-D。
①声光报警方式
②输入类型代码
声光报警方式说明
代码
输入类型说明A
八回路高亮度LED平
面板显示（灯光式）
A
B
C
D
接点式闭路报警输入
接点式开路报警输入
标准TTL电平输入
特殊要求③通讯方式
④供电电源代码
通讯输出
代码
电压范围X
D1
无输出
RS485输出
A
D
AC 100-240V(50-60HZ)
DC24V（±10%）
仪表开孔尺寸
仪表外形
外形尺寸：宽*高*深：160×80×88mm
