明渠流量计，明渠流量计工作原理，明渠流量计厂家

产品信息

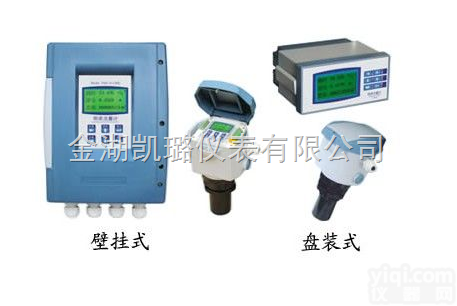

LMZ系列超声波明渠流量计是用于测量工厂矿企业，自然流渠道污水排放计量的测量仪表，简称“污水流量计”或明渠流量计。它广泛用于环保公司和污水处理，石油、化工、化纤、制药行业的污水排放计量，是城市污染防治和环保部门监控污染排放的有效仪表之一，也是水利部门农灌水排放计量的必备仪表。

LMZ系列超声波明渠流量计是用于测量工厂矿企业，自然流渠道污水排放计量的测量仪表，简称“污水流量计”或明渠流量计。它广泛用于环保公司和污水处理，石油、化工、化纤、制药行业的污水排放计量，是城市污染FZ和环保部门监控污染排放的有效仪表之一，也是水利部门农灌水排放计量的必备仪表。
该流量计采用水力测流、超声波测位、微电脑处理、数字的显示等技术，能在较恶劣的环境下安装、自动计量，具有较高的可靠性和较强的抗干能力。安装维护方便，读数简捷。
概述：
LMZ型智能明渠流量计是根据定形状的流道，保证一定液位高度出流量。其传感器安装在污水的上方，通过单片机处理，测量出液位高度ha,再根据流量计算法式Q=Chan（c,n为设定参数）即可得到液体流量。选用巴歇尔槽作为特定流道，测量精度高，安装方便。
产品特点：
污水泡沫对其测量无任何影响，允许有一定杂质。（其它公司难以解决）。
土建工程量仅为其他厂家工程量的1/2。
非接触式测量，耐腐蚀，使用寿命长。
巴氏计量槽/计量堰板的材质可选用PVC或不锈钢。
产品免调试，通电就正常工作。
敞开自流型流量计，可测量非满管流量。
信号，远传距离达2100米。
传感器采用进口元器件装配。
失电记忆功能，数据保留十年。
主要技术参数：
量程：20t/h 、50t/h 、100t/h、 400t/h、 900t/h、 1500t/h、 3000t/h 、4000t/h 、5400t/h 、7200t/h 、 10000t/h。
精度：1.0级
显示：双窗口，8位和4位LED（瞬间流量，累计流量）
温度：传感器（-30°~60°）显示仪器（-40°+65°）
压力：自由流
前置段：1-3米
流道形式：巴歇尔槽/三角堰
消耗功率：≤15
电源：AC220V±10%
通讯方式：RS232、RS485、Modbus、（选配）
输出信号：4-20MA
防护等级：IP65、IP67
常用型号和流量范围：

型号规格
适用渠道（宽×高）mm
Z小流量（t/h）
流量（t/h）
GLMZ–20
≥200×250
0.32
20
GLMZ–50
≥250×300
0.65
50
GLMZ–100
≥300×500
2.77
100
GLMZ–400
≥400×650
5.40
400
GLMZ–900
≥600×800
9.00
900
GLMZ–1500
≥840×1000
12.6
1500
GLMZ–3000
≥1200×1000
4.0
3000
GLMZ–4000
≥1560×1100
90.0
4000
GLMZ–5000
≥1680×1100
102.0
5000
GLMZ–9000
≥2280×1100
162.0
9000
二 选型和编码
LMZ-A;巴歇尔槽-量程（t/h）－－－－1PVC
B:三角堰 2不锈钢
三 巴歇尔槽和三角堰尺寸
巴歇尔槽外形尺寸：单位（MM）


序号
喉道段
进口段
出口段
边墙高

B
L
N
B1
L1
La
B2
L2
K
D
1
0.025
0.076
0.029
0.176
0.356
0.242
0.093
0.203
0.19
0.229
2
0.051
0.114
0.043
0.214
0.406
0.276
0.135
0.254
0.022
0.254
3
0.076
0.152
0.057
0.259
0.457
0.311
0.178
0.305
0.025
0.457
4
0.152
0.305
0.114
0.40
0.610
0.415
0.394
0.610
0.076
0.61
5
0.228
0.305
0.114
0.575
0.864
0.587
0.381
0.457
0.076
0.76

堰板明渠尺寸要求：


型号规格
流量（m/h）
适用渠道（宽×高）mm
水位mm
GLMZ-X-20
20
≥390×200
211
GLMZ-X-50
50
≥390×360
275
GLMZ-X-80
80
≥490×460
388
GLMZ-X-150
180
≥590×560
480
四、明渠流量计安装
巴歇尔槽安装
步：巴歇尔槽放入明渠中，保持槽子水平，
要求：（1）保持巴歇尔槽下游排放畅通。不积水，如不畅通。保持水位差大于或等于30MM。
（2）巴歇尔槽前直段有1-3米的距离缓冲区，缓冲渠应和槽子底部水平，有便于超声波的测量。
第二步：在巴歇尔槽左右用混凝土浇灌或用砖累起，保证槽子不变形，大槽子内部要有支撑，保证槽子不凸出。保证水流全部从巴歇尔槽经过。巴歇尔槽安装一定是要水平。如果槽子距渠道距离过大，用砖垒砌使槽子和砖距离始终保持50-100毫米，然后用水泥砂浆填满。
