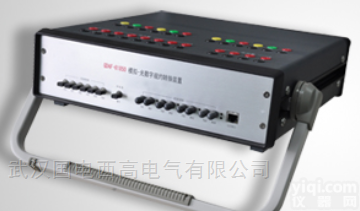

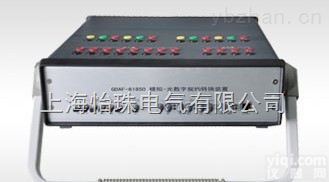

TUE.GDAF-61850 模拟-光数字规约转换装置概述

随着我国电力行业的发展及新技术的应用，智能变电站成为未来变电站的发展趋势，并成为坚强智能电网中的重要组成部分。智能变电站主要特点是由智能化一次设备和网络化二次设备分层构建，是建立在IEC61850协议规范基础上，能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。智能变电站的二次设备接收和发送的不再是传统的电压电流模拟量和开关量硬接点信号，而是符合IEC61850标准的光以太网报文信号。传统的各种测试装置、动模系统都不能对智能变电站的二次设备进行测试，针对目前的现状我公司研发了TUE.GDAF-61850 模拟-光数字规约转换装置。

TUE.GDAF-61850 模拟-光数字规约转换装置是结合电力现场情况及电力各类用户经验自主研发的便携式新产品，采用高性能PowerPC处理器、大规模FPGA、高精度ADC等技术，可将传统的电压电流模拟量转换为IEC61850-9-1/2、IEC60044-8（FT3）等格式报文、可将开关量硬接点信号转换为GOOSE报文，可将各类传统的测试设备、动模系统继续用于智能变电站数字化设备的测试。此外，还可以完成诸如丢帧、错序、假数据、阻塞、序号跳变等网络异常情况的模拟测试，适应了智能变电站发展的需要。

• TUE.GDAF-61850 模拟-光数字规约转换装置特点
• 采用高性能PowerPC处理器、大规模FPGA、16bit高精度ADC等技术，可将电压电流模拟量转换为IEC61850-9-1/2、IEC60044-8（FT3）等格式报文，可将开关量硬接点信号转换为GOOSE报文，系统集成度高，抗干扰能力强，系统运行稳定；
• 具有6路电压、6路电流模拟量输入接口，经采集后可转为支持IEC60044-8（FT3）、IEC61850-9-1/2信号输出；适应于RTDS、动态模拟实验室、传统继电保护测试仪信号的接入；
• 模拟电压量程为180V，电流量程为120A，采用霍尔传感器和隔离放大器，交直流信号均可传变；
• 具有8路硬接入开入量和4路硬接点开出接口，可将开入量硬接点信号转换为GOOSE报文输出，也可将GOOSE报文转换为开出量硬接点信号；
• 提供4对100Mbps光纤以太网口可收发符合IEC61850-9-1、IEC61850-9-2及GOOSE规约的光数字报文信号，GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网口收发；
• 提供3对光串口可发送符合IEC60044-8（FT3）规约的光数字报文信号；提供1个GPS光对时信号接口，支持IRIG-B（DC）码对时和同步；
• 可进行丢帧、错序、失步、网络阻塞、假数据、置品质位无效、置同步位失步等多种网络故障模拟测试，评判保护装置在各种异常情况下动作性能，校验保护动作行为是否与其设计原理一致，避免在实际运行中发生上述情况时，保护装置发生误动或拒动；
• 针对IEC61850-9-2采样值输出的灵活性，设计了可供用户选择的多样化的采样值输出模板，GOOSE收发支持cid文件的导入导出，大大地简化了测试的手动配置工作，提高了测试效率。
• TUE.GDAF-61850 模拟-光数字规约转换装置参数

• 供电电压
  • 电压：交流220V，允许偏差：-20%~15%；
  • 频率：50Hz，允许偏差-4%~2%；
  • 波形：正弦，畸变因数不大于5%。
• 环境条件
  • 环境温度：-5℃~+40℃
  • 大气压力：80kPa~110kPa；
  • 相对湿度：Z湿月的平均相对湿度为90%，同时该月的月平均温度为25℃，并且在产品上不应出现凝露。
• 电气干扰
  • 能承受GB/T17626.12规定的严酷等级为II级的振荡波干扰；
  • 能承受GB/T17626.2规定的严酷等级为II级的静电放电干扰；
  • 能承受GB/T17626.4规定的严酷等级为II级的快速瞬变干扰。
• 测量范围：模拟量线性工作范围
  • 交流电压回路：0.05V~180V（相电压回路），0.05V~300V（开口三角电压回路）；
  • 交流电流回路：0.01In~36In（In电流额定值）；
• 采样指标：设备的精度满足下述要求
  • 开关事件分辨率0.1ms；
  • 25℃时，额定值下的电流、电压波形采样精度优于±0.3％；
  • 25℃时，额定值下的各路电压、电流之间的有效值测量相对误差小于±0.5％；
  • 装置的各路交流电压、交流电流相互之间的相位测量误差≤1°；
  • 温度从-20℃至60℃的变化引起的误差不超过满刻度的±1.0%；
  • 采用自适应技术调整零漂；
  • A/D转换精度16位。
• 具备4对100Mbps光纤以太网收发口、6个输出光串口、1个GPS脉冲对时口及1个电以太网口；
• 支持IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出测试，GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网口；
• 可接入IRIG-B或PPS对时信号，对时误差小于1us，并支持符合IEEE1588标准的网络对时；
• 机箱尺寸：3U机箱（W×H×D）：364mm×150mm×374mm；
• 重量：5kg
