TUE.GDES2007 变电站电力设备温度监测系统 北京变电站电力设备温度监测

TUE.GDES2007  变电站电力设备温度监测系统是一套先进的基于现场总线的监测及分析系统。它能有效地辨识电缆及其接头的老化、过热和火灾的发生。对电缆过热引起火灾的早期预测能力为现场设备的安全运行提供了有力保证，同时该系统又是电缆设备故障的预知维修系统，它能在电缆设备故障之前发出报警及检修建议，完善的智能化的现场总线网络使这一功能得到无限延伸。

• TUE.GDES2007  变电站电力设备温度监测系统已在多种领域取得成功的应用:
• 电缆沟温度在线监测及火灾预警 （电缆中间接头温度监测系统）
• 高压开关柜温度在线监测
• 电机及其接线盒温度在线监测
• 泵及风机的轴承温度在线监测

• TUE.GDES2007  变电站电力设备温度监测系统系统功能:
• 该系统具有良好的计算机界面、可显示电缆沟道模拟图、显示传感器所监测的实际位置及所有电缆型号、长度、截面、中间头位置等参数，当运行中电缆出现异常时，显示画面及报警音响同时出现，可通过计算机的电缆沟道模拟图上直接查看，并能迅速准确地判断出发生故障的实际位置，很大程度地提高了电缆运行的可靠性及技术管理水平.
• 通过对电缆头或电缆本身的连续温度测量，能够预测电缆头或电缆本身的故障趋势，及时提供电缆故障部位和检修指导，避免发生重大事故。本系统采用标准通讯接口和通讯协议：CAN和ETHERNET IEEE802.3规范，支持IPX及TCP/IP协议，由于采用ETHERNET标准，系统可与管理网互连.
• 现场智能数据采集模块与通讯总线采用完全隔离措施，能经受的电压冲击典型值为1500VRMS/ 分钟或2000VRMS/秒.
• 温度传感器可经受ESD ±10000V高压，工作温度为-25℃～125℃，测量误差是0.5℃.
• 整个系统可工作在-20℃～85℃可靠工作.

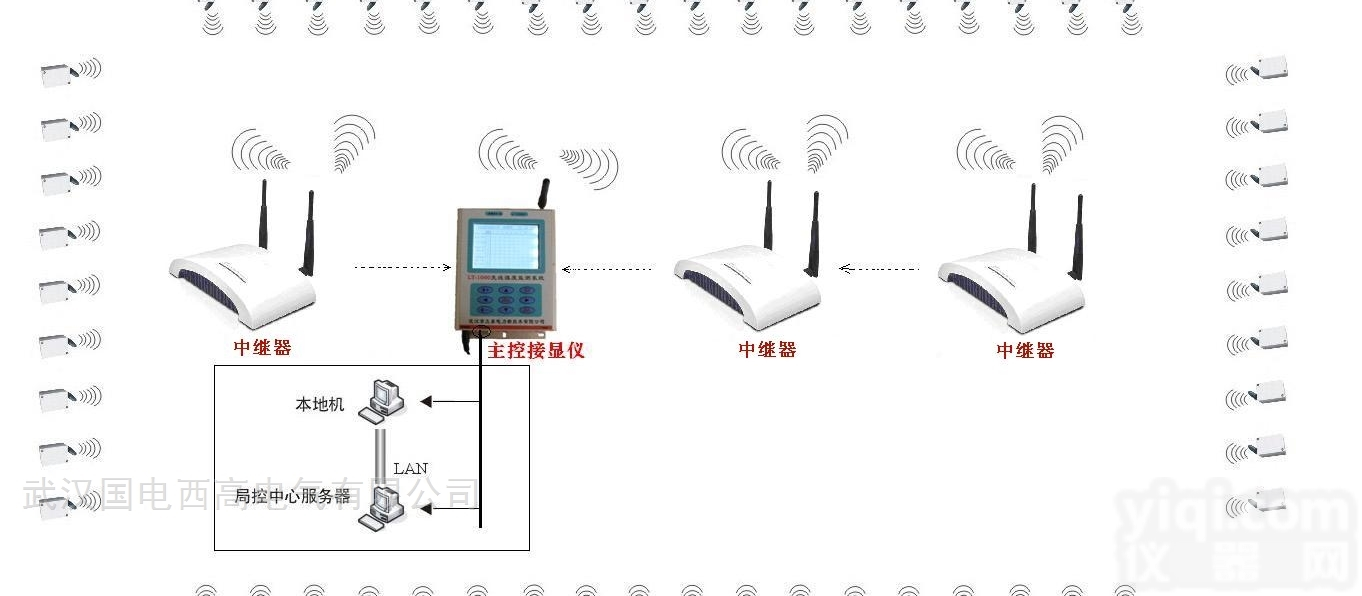

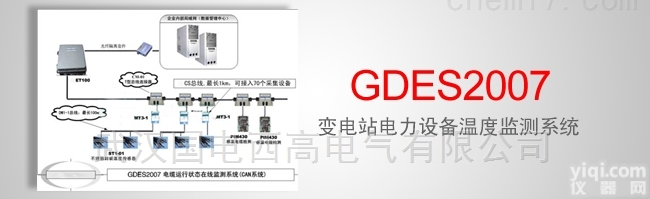

• TUE.GDES2007  变电站电力设备温度监测系统系统组成:
• 系统网络体系结构：采用完全数字化的现场总线网络结构，提高了整个系统的抗干扰能力.
• 监控工作站：显示测点部位和实时温度值，并能显示开关柜，桥架上电缆名称及分布情况.
• 智能数据采集模块：对分布于电缆沟内的温度测点、环境湿度及感烟探头进行采集，自动校验和故障检测，并将结果通过模块总线发布到系统中每个显示操作站做进一步分析处理.
• 数字温度传感器：数字化温度传感器与总线接口的集成，工作温度为－55℃～＋125℃，数字化转换时间为1S，分辨率高达0.01℃，测量误差为0.5℃。T型总线连接器 用于连接现场总线电缆及为现场采集模块提供电源及通信介质服务.
• NetLink MIS网络接口：系统可通过上位机与厂内的管理网络相连，实现信息的共享，连接到网络的计算机均可实现现场数据的监测.
• TUE.GDES2007  变电站电力设备温度监测系统总线通讯电缆：
  • 1平方四芯双绞线: 线路电容 < 20PF/m；线路电阻 < 28Ω／km
  • 多模光纤： 线路电容 < 30PF/m；线路电阻 < 150Ω／km
• 网络数据校验
  • 能检查出全部单个错；
  • 能检查出全部离散的二位错；
  • 能检查出全部奇数个数；
  • 能检查出全部长度小于或等于k位的突出错；
  • CRC16能以99.997%的概率检查出长度为17位的突发错，漏检概率为0.003%。

• 极强的抗干扰能力
• 网络通讯覆盖范围广
• 多级高压隔离措施，保护设备人身安全
• 稳定可靠的电缆接头专用温度传感器
• 简便可靠的多种报警方式
• 免维护性能
• 标准通讯方式，易于扩展
