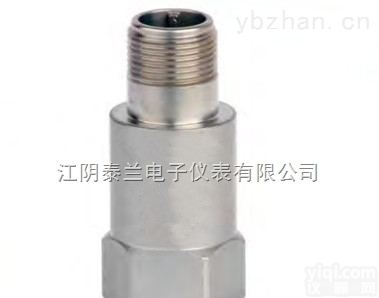

ND36-S908A-FS防水一体式速度传感器变送器，传感器变送器

 ND36-S908A-FS防水一体式速度传感器变送器主要用于检测旋转机械的振动，如机壳振动、轴瓦振动、机械振动等；监测由于转子的不平衡、不对中、机件松动、滚动轴承损坏、齿轮损坏等引起的振动变化。适用于气轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械。防水型更适合室外或恶劣的工作环境。

ND36-S908A-FS防水一体式速度传感器变送器技 术 规 格

l 1. 频率响应：5 - 1000 Hz
2. 测量范围：

l 速度真有效值：

 0-10mm/s、0-20mm/s、 0-50mm/s

l 位移峰峰值：
 0-100um、0-200um、0-500um
3. 输出电流：4-20mA
4. 输出阻抗：≤500Ω
5. 测量方向：通用
6. 使用环境：温 度 -20℃-60℃   相对湿度 ≤90% 　

供电：20-30Vdc；

电缆插座型号：（SY）X12KX3P

传感器壳体：铝材料、固化封装；

传感器灵敏度变化自补偿；

引出方式：侧出

外壳电绝缘

传感器安装：1个M8

尺寸：Ф60（处） x 100 mm

重量：248 克

订货指南：
选型代号：S908A-Y-FS_____
量程范围：______
D01——0～100μm；    D02 ——0～200μm ； D03——0～500μm（振动位移）
V04——0～10.0mm/S； V 05 ——0～20.0mm/S；V06——0～50.0mm/S（振动烈度）

ND36-S908A-FS防水一体式速度传感器变送器接 线 方 法

1． 两线输出时插头的（1）脚为+24V;（2）脚为4-20mA输出；（3）为空脚

2． 三线输出时插头的（1）脚为+24V;（2）脚为4-20mA输出；（3）为脚地
