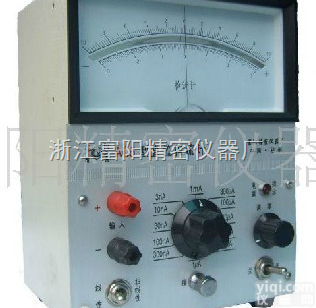

AC5系列直流检流计 厂家直销AC5系列直流检流计

是否提供加工定制	是	类型	数字电桥
品Pai	上海东茂	型号	AC5系列直流检流计
电阻测量范围	0～±300μA（Ω）	电容测量范围	1（Pf）
准确度等级	1	重量	1（kg）

1、作为电桥、电位差计的指零仪；2、可测量毫安、微安、纳安级微小电流；3、可用于研究电流计特性和阻尼振荡规律。二、技术性能1、使用条件：环境温度：0℃~+40℃；环境湿度≤80%（RH）电源：型220V50Hz电源2、基本参数

项目

单位

参 数

量限

安

3 纳

10 纳

30 纳

100 纳

300 纳

1 微

3 微

10 微

30 微

100 微

300 微

1 毫

电流常数

安/格

5×10-11

输入阻抗

欧

333 千

100 千

33 千

10 千

3 千

1 千

333

100

33.3

10

3.33

1

阻尼时间

秒

＜3

表头内阻

欧

4千

3、关于量程：（1）本仪表灵敏度高，指示平稳，重复性好。量程按三倍递增方式设12档，量限宽广，覆盖严谨，因此在测量光电效应，夫—赫效应等实验曲线时，不会因换档而丢失峰谷细节或出现台阶形系统误差。（2）本仪表的输入阻抗，要比常用静电计管做前级的微电流放大器小2~3个数量级，且以准四端电阻的形式输入信号。因此使用本仪表进行专业测量或做近物实验时，可以减小物理模型的失真，排除某些未及预期的影响量。4、关于表头:（1）本仪表采用宽面表头，ZX零位双向偏转，可以生动地显示被测量的标量、矢量属性；双分度标尺±60/±50格，视野开阔，读数清晰。表头的机械零点可用任何带的工具拨动拨盘来调节；电气零点则靠一只多圈电位器来调节。（2）为适应广大客户对光点检流计的习惯认知，本仪表设有一只状态开关,该开关调到“ON(量程)”时进行测量，此时表头为准临界阻尼(稍欠)状态；调到“OFF(短路)”时切断电源并将表头短路，利用过阻尼锁牢指针；调到“G(表头)”相当于光点检流计的“直接”档，此时表头直接与外电路联通，指针呈欠阻尼状态，以供客户研究和测试表头的内阻、满偏电流、冲击常数、外临界电阻，阻尼时间等参数。三、使用a)将本仪表的量程开关打到Z大；将表头的机械零点调准；接通市电；将状态开关打到“ON（量程）”；视指针偏移程度粗略调节电气零点；预热10分钟。b)将带锷鱼夹屏蔽线的Q9插头插到面板左下角的Q9插座，此为输入端子。将锷鱼夹接入被测电路，视被测信号的强弱，适当减小本仪表的量程，然后人为地调节被测电路使信号回零，但不要断开、不要短路锷鱼夹，再度仔细调节本仪表的电气零点。这样做可以减小未知附加电势对测量结果的影响。测量中如果改变量程，应照此法再度调零。c)在条件容许时可附加换向开关，将被测信号的极性对调，正、负读数的值取平均以减小系统误差。如果出现干扰信号或人体感应现象，应将面板右下角的裸铜接线柱与大地连通，可获改善。选择量程应由大渐小，不可盲目转换到太小，以免指针超限摆动。

②　A C 5系 列 直 流 检 流 计
6-5	AC5-1	直流检流计		0～±300μA	有“粗、细、短路” 三个按键		600	480
6-6	AC5-2	直流检流计		0～±100μA			600	480
6-7	AC5-3	直流检流计		0～±30μA			620	500
6-8	AC5-4	直流检流计		0～±10μA			620	500
6-9	AC5-5	直流检流计		0～±3μA			630	530
6-10	AC5-6	直流检流计		0～±1μA			630	530
6-11	AC5-7	直流检流计		0～±0.3μA			630	530
6-12	AC5	直流检流计		开关转换，覆盖AC5-1～AC5-7各量程			870	720
6-13	AC5(大)	直流检流计		±1μA～1mA，2×10-8～2×10-/格			600	470
③　新 特 检 流 计
6-14	AD5-1～7	数字直流检流计		±20nA～2mA	三位半LED数显		2600	——
6-15	AG5-1～7	交流检流计		0.1～300μA 10～10kHz	左零位指针表，显示值		1200	1100
6-16	DMAG5-OS	相量检流计		±0.1～300μA 10～10kHz	双指针表显示二维标量，带信号源，用于教学自组交流电桥		2200	——
④　F M A C 1 5 系 列 微 电 流 检 流 计 （光点检流计的换代产品, 可用冲击法测外临界电阻）
序号	型 号		表头内阻	Z小分度	输入阻抗	测量范围	出厂价￥
6-17	DMAC15/1		4000Ω	5×10-12A	3.3MΩ-10Ω	300pA-100μA	1450
6-18	DMAC15/2		4000Ω	5×10-11A	330kΩ-1Ω	3nA-1mA	1450
6-19	DMAC15/3		4000Ω	5×10-10A	33kΩ-0.1Ω	30nA-10mA	1450
6-20	DMAC15/4		4000Ω	5×10-9A	33kΩ-0.1Ω	300nA-100mA	1450
6-21	DMAC15/5		4000Ω	5×10-8A	33kΩ-0.1Ω	3μA -1A	1450
6-22	AC1		±3nA～1μA，5×10-11～2×10-8A/格				1100
