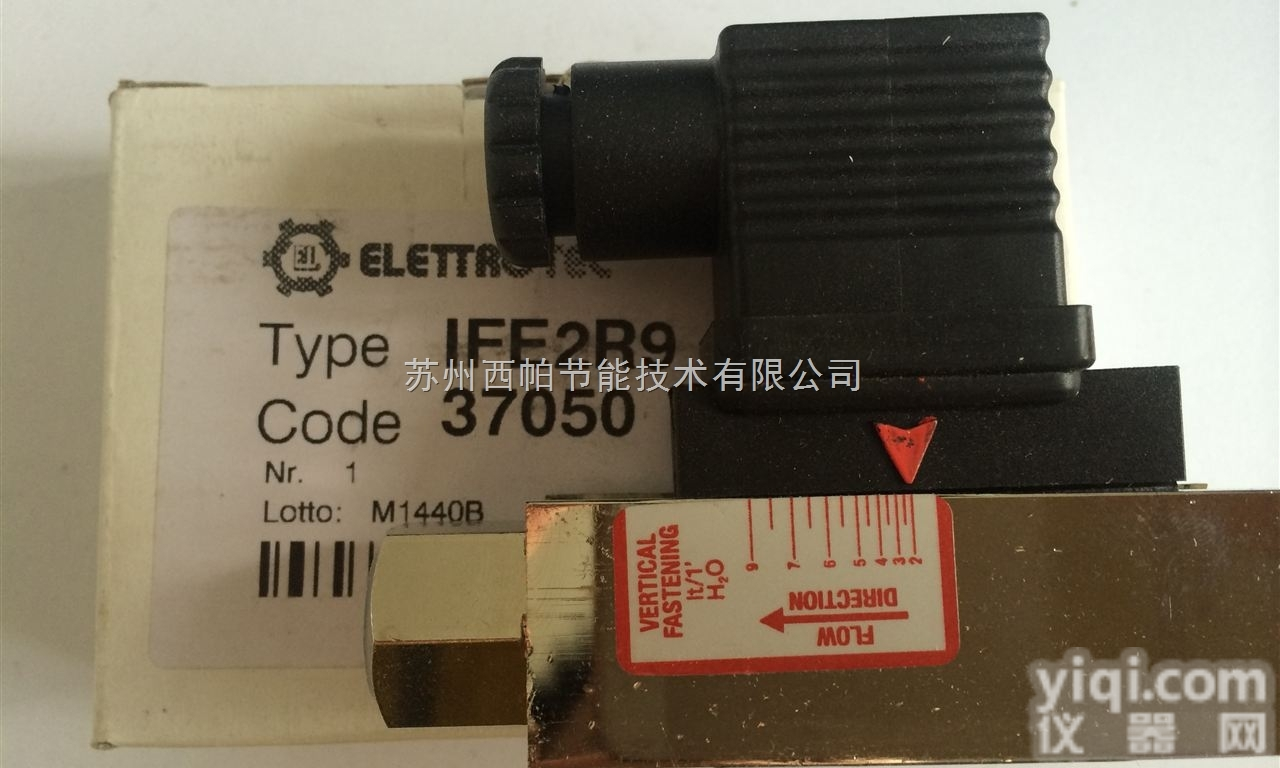

可调流量开关

该系列流量开关广泛用于监测回路中流体的流速，当流量低于设定值时将开－关电子报警信号发送到远程控制面板上。此外，它们还经常

　用于循环设备，燃料或水出口，油或气系统及其冷却回路，加热泵，焊机械，加热器，变压器，热交换器，压缩机，食品，化工和医药行业。



　工作原理

　　　可调电子流量开关带有结实本体，连接段，带磁铁和不同流程范围的调节插板，密封条，带电磁触点的指针，电路系统连接器。液体

　或气体从装置的底部向上流动，保持垂直向上的位置，在可变区域内沿导管推动插板移动，将其设定在某量值，该读数可通过带有红色指

　示刻度线的玻璃管读取。通过此方法，可以读取环路中的直接流量值。

　 　 调节门插入流体内，在没有机械摩擦力的情况下可以自由移动，在内部所衬磁铁所产生磁场作用下，电子报警触点接触。依靠装备有基准

　指示的可移动指针，触点的断开与接触由所检测液体的流速来决定，并显示在内部标签上。要使运动的指针得到固定，可以转动连接器下面的

　销子。所用流体应没有任何杂质。



　特征

　　　由于运动中没有摩擦部件，确保了ZGX的运行安全。在刻度尺上显示的任何一点都可调节干涉值。



　组成部件

　　　镀镍黄铜本体和连接段，镀铬黄铜、带磁铁的调节门，腈橡胶或氟橡胶密封垫圈。根据顾客需要，热塑性塑料转换开关壳体指针、连

　 接器和螺钉。



　量程：0.3-60L/min

　管径：1/8"-1"

　直流电源：60W

　交流电源：60VA

　Z大工作电压：220V－50Hz

　电绝缘：DIN40050

　交/直流电压强度：0.5（电阻）

　切断电压：300V

　绝缘电阻：1010 欧姆

　触点：SPST（标准为常开型）

　防护等级：IP65

　工作温度（标准）：－10℃～80℃

　安装方向：垂直位置

　Z大倾斜度：15°

　流体进口方向：从下向上

　Z大流速：60LPM（水）

　Z大水流阻力：0.5 bar

　连接器：2P+G DIN43650 PG9（贺斯曼接头）





　安装：



　　IFE 型流量开关的固定应远离任何可能产生相互作用的磁场，也不要将其靠铁壁安装，这样会消除封装在调节门内部的磁铁的磁性而影响正常

　 工作。开关的正确安装方式是垂直安装，让流体从下向上流过它。所监测的流体一定不要包含任何杂质，以保证调节门正常工作。调节电子报

　警触点时先向上移动指针，然后带着它慢慢向下移动使封装在内部的簧片触点关闭。后用合适的固定销将其锁紧。
