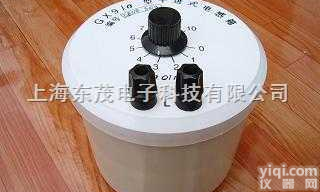

GX9/0H十进电感箱高频高Q型 厂家直销GX9/0H十进电感箱高频高Q型

产品信息
品Pai上海东茂型号GX9/0H十进电感箱高频高Q型
测量范围(0～10)×0.01尺寸开关1个（mm）
电池种类Z小步进0.1测量精度5%
电源电压Z大电感0.1MH（V） 用途Q值30--60

②　十 进 电 感 箱( 高 频 高 Q 型 )

序号

型号

开关

数

Z小步进mH

Z大电感mH

可调范围mH

工作频率kHz

Q值

准确

度%

额定电流A

出厂价￥

4-27

GX9/0H

1

0.01

0.1

(0～10)×0.01

≤35

30～60

5

≤5

2800

4-28

GX9/1H

1

0.1

1

(0～10)×0.1

≤30

50～150

2

≤3

2800

4-29

GX9/2H

1

1

10

(0～10)×1

≤20

90～140

1

≤2

2800

十进式电感箱使用说明书一、用途GX9型十进式电感箱为单个十进组合式标准电感箱，由于每套六种规格的电感箱同一位置的接线柱即为同名端，因此，可以方便地一字排列成从0~10H，Z小步进为10uH的多值可变十进电感箱。适用于在音频范围内的交流电路中作测量自感的可变标准器，或在各类实验室中作为电桥网络、调谐电路振荡器、滤波器使用。二、主要技术特性（1）规格范围：表1

型号

可变范围mH

Z小步级mH

Z大电感量mH

GX9/0

（0~10）×0.01

0.01

0.1

GX9/1

（0~10）×0.1

0.1

1

GX9/2

（0~10）×1

1

10

GX9/3

（0~10）×10

10

100

GX9/4

（0~10）×100

100

1000

GX9/5

（0~10）×1000

1000

10000

（2）电感箱规定下列参考条件：A、环境温度为20±2℃，相对湿度40%~80%；B、电源频率为1000±20Hz，实际为正弦波；C、额定工作电流如表2（允许工作在额定电流以下）。表2

型号

GX9/0

GX9/1

GX9/2

GX9/3

GX9/4

GX9/5

额定工作电流（安培）

0.6

0.6

0.38

0.15

0.05

0.01

（3）基本误差在遵守参考条件的规定下，电感箱的基本误差如表3 表3

型号

GX9/0

GX9/1

GX9/2

GX9/3

GX9/4

GX9/5

基本误差

±5%

±2%

±1%

±0.5%

±0.5%

±0.5%

（4）电感箱的残余电感≤5μH（5）电感箱的直流电阻，Z大允许电流如表4。表4

型号

GX9/0

GX9/1

GX9/2

GX9/3

GX9/4

GX9/5

直流电阻（欧姆）

＜0.5

＜1

＜3

＜20

＜200

＜4K

Z大允许电流（安培）

1.1

1.1

0.6

0.25

0.11

0.015

（6）电感箱在+5℃~+35℃的范围内使用时，各档步进电感量值的变差不大于其相应等级所允许的基本误差。（7）电感箱引出端钮与金属紧固件之间的绝缘强度能经受2000V50Hz正弦波交流电压1分钟的试验。
