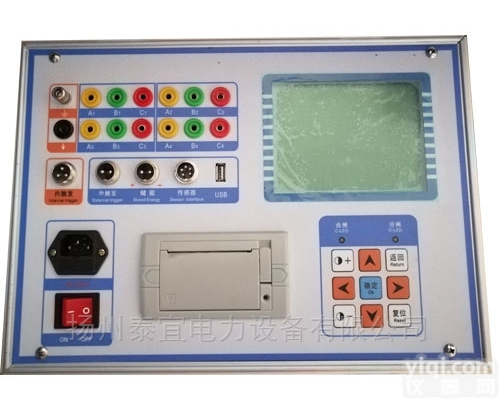

XM-805 XM-805断路器 机械特性参数 测试仪器 单合单分合分重合重分操作

是否提供加工定制	否	类型	多参数测试仪
品Pai	西铭	型号	XM-805
测量范围	1~499.9ms,	精确度	≤0.1ms
适用范围	判断断路器性能	工作电源	220（V）

断路器机械特性参数测试仪产品关键词： 开关仪、高压开关特性测试仪、断路器机械特性测试仪、开关特性测试仪、开关参数测试仪、高压开关动特性测试仪、智能开关测试仪、高压开关动作测试仪、高压开关动作试验仪一、原理 随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。断路器机械特性测试仪，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。二、主要特点 2.1测试功能 （1）合（分）闸顺序 （12）超行程 （2）合（分）闸Z大时间 （13）过行程 （3）三相不同期 （14）刚合（分）速度 （4）同相不同期 （15）Z大速度 （5）合（分）闸时间 （16）平均速度 （6）动作时间 （17）金短时间 （7）弹跳时间 （18）无流时间 （8）弹跳次数 （19）电流波形曲线(动态) （9）弹跳幅度 (20) 时间行程速度动态曲线(ms) （10）行程 (21) 时间速度行程动态曲线(mm) （11）开距单位均为:时间ms，速度m/s，距离mm 2.2特点 （1）可做电动操作和手动操作。 （2）适应500KV电压等级以内各种高压断路器的机械动特性测试。 （3）可实测行程和自定义行程。 （4）能够实现断路器的单合、单分、合分、重合、重分操作。 （5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑保存,也可现场调阅打印所有数据及运动曲线图。 （6）采用汉字提示以人机对话的方式操作。 （7）数据准确，抗干扰性强，体积小，重量轻，美观大方。 （8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据。 （9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪。 （10）仪器内置直流电源,可选择范围:30-270V/10A,不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确。 （11）能动态地为您分析出断路器每1ms时间内的行程、速度之间的关系。 （12）可配置上传软件，实现电脑存档和网上查阅, 打印。三、主要参数 1、环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器。 2、型式：便携式，包装：铝合金箱 3、工作电源：AC220V ±10%，频率：50hz ±5% 4、环境温度：-10°C~40°C 5、相对湿度：≤85% 6、绝缘电阻：≤2MΩ 7、介电强度：电源进线对机壳能承受1.5kV1分钟的耐压测试。 8、时间测试范围：1~499.9ms,分辨率：0.01ms,精度：≤0.1ms 9、速度测试范围：15m/s分辨率：0.01m/s精度：±1% 10、行程测试范围：不限分辨率：0.01mm精度：±1% 11、直流电源选择范围: 30-270V/10A,分辨率：1V,精度：≤±1%四、仪器细节图
