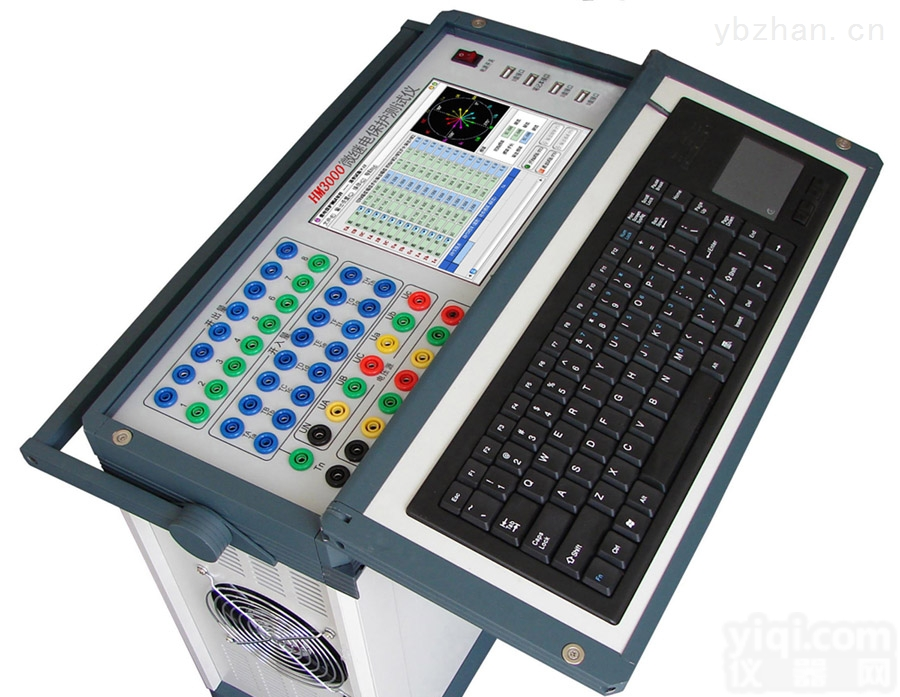

MC660型继电器保护综合测试系统 上海贸创MC660型继电器保护综合测试系统

是否提供加工定制	是	品Pai	MC
型号	MC660型继电器保护综合测试系统	测量范围	MC660型继电器保护综合测试系统
尺寸	450mm×150mm×370mm（mm）	电池种类	交流电源
测量精度	MC660型继电器保护综合测试系统	电源电压	120V～250VAC 50/60Hz（V）
用途	MC660型继电器保护综合测试系统

继电器保护综合测试系统MC660型的详细资料：继电器保护综合测试系统MC660型主要技术参数电流源660型 交流幅值：0～40A/相 0～120A/三相并联 直流幅值：0～30A/相 0～90A/三相并联 功率：400VA/相幅值精度： ≤0.2%， 响应时间<160μ S，分辨率：交流1mA， 直流2mA电压源交流幅值：0～125V/相直流幅值：0～220V/相辅助电源：VZ：3VO 0～125VAC或0～220VDC 功率≥130WZ大功率：50VA/相 精度：≤0.2% 响应时间<120μ S分辨率：交流2.5mV 直流：3.5mV频率：范围0-1000Hz 分辨率：0.001Hz（工频）0.1Hz（1KHz）相位：范围0～360度分辨率：0.1度 精度：0.1度时间范围：0～999.999S±1.0ms开关量输入：7对，空接点/10-250VDC带电位接点开关量输出：3对，空接点（容量：250VAC，2A）供电电压：120V～250VAC 50/60Hz机箱尺寸：450mm×150mm×370mm重量：11Kg继电器保护综合测试系统MC660型简单介绍:1.单机独立运行，功能强大2.单键飞梭控制，操作简便3.采用开关功放，仅重11Kg4.满足国际DL/T624-19975.原装进口机箱，德国威图继电器保护综合测试系统MC660型g 装置的主要特点智能型主机，主机采用DSP芯片控制，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的Z高水平。大大改善了波形质量，提高了测试仪的精度。单机独立运行，装置由光电旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示，可对现场各种继电器，保护及安全自动装置进行检定，并可模拟各种复杂的瞬时性、性、转换性故障进行整组试验。连接电脑运行，通过Windows98平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，连机打印报表等。液晶显示采用320×240点阵图形模块，操作界面均中文显示，显示直观清晰。“傻瓜式”操作，采用先进的“光电旋转鼠标”控制器，免去复杂的键盘操作，不需要计算机知识都可操作，简便易学。整机采用开关电源及开关放大器技术，体积小，重量轻，仅重11公斤。模块化设计，所有插件之间完全独立，只需要换插件即可实现硬件的维护和升级。随意配置，如配置成6相电流，5相电压+2相电流等。用户可通过软件对测试仪精度进行校准。自带GPS卫星接受系统，实现两端对调试验。可对Comtrade格式的故障录波数据进行回放。按国际标准设计有电源功率因数校正电路，使装置效率高达95%以上。供电电压下降到120V时，仍保证装置正常工作。功放采用硬件保护方式，保证装置可靠性。
