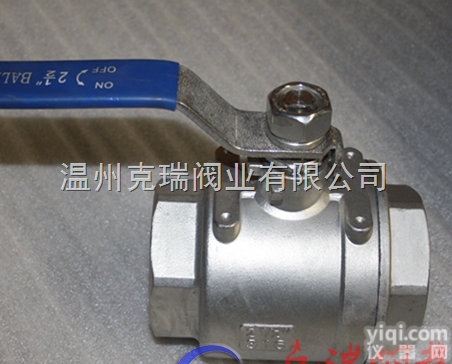

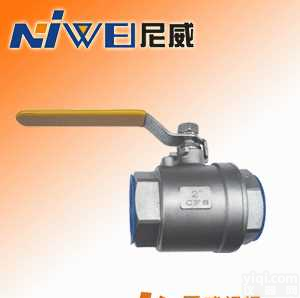

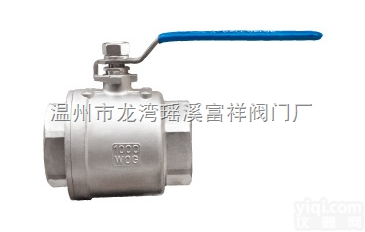

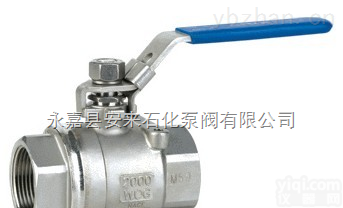

Q11F二片式球阀
- 型号：Q11F
- 产地：中国大陆
- 供应商：永嘉县博尼克阀门厂
- 供应商报价：电议
- 标签：Q11F二片式球阀,常用仪表,阀门仪表,供应Q11F二片式球阀,永嘉县博尼克阀门厂
产品库
产品简介:
一、Q11F二片式球阀产品概述：
公称压力:1.6-6.4MPa ，适用温度范围:-20~232℃~350℃ ，适用介质:水、油、气及某些腐蚀性液体W.O.G。适用范围：啤酒、饮料、 乳品、制药、生物工程等。
二、Q11F二片式球阀主要材料：
| 序号 | 零件名称 | 材质 | |
| 不锈钢 | 碳钢 | ||
| 1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
| 2 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 3 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 5 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 6 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
| 7 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 9 | 填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 10 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 12 | 阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 13 | 手柄套 | 塑料 | 塑料 |
三、Q11F二片式球阀主要尺寸：
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| 重量WTg | 225 | 225 | 390 | 502 | 850 | 1502 | 2020 | 3625 | 4700 | 7700 | 14850 |
四、Q11F二片式球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
