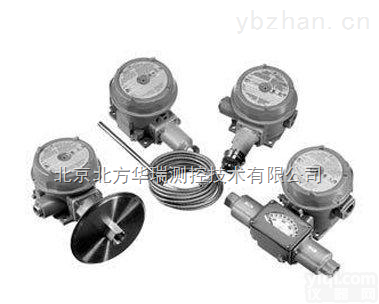

J120防爆型压力开关_详细资料

产品信息

详细技术参数】

储存温度： -54～71℃环境温度： -40～71℃；36-39、520-525、701-705型： -17～71℃。环境温度每变化28℃.设定点典型的漂移不超过1% 设定点重复性：温度开关：为可调范围的±1% 　　　　　　　压力开关：50-55、s50b-s55b、126-164、s126b-s164b、171-174、270-274、358-376、520-535、　　　　　　　　　　　　560-564、701-705为可调范围的±1%；450-559为可调范围的±0.5%；36-39、183-194、　　　　　　　　　　　　483-494、565-567、612-680等型号为可调范围的 ±1.5% 介质：可兼容性气体/液体抗冲击:经10毫秒，15g冲击实验后，可重现设定点抗震动:经2.5g，5-500hz震动实验后，可重现设定点外壳:铝合金压铸壳体，环氧树脂涂层；垫圈密封；铝合金铭Pai 开关输出:一个或两个单刀外掷（spdt）输出；在可调整范围内可分别设定双开关；开关可接成“常开型”或“常闭型” 外壳等级：nema 4x；7；9；ip66 电额定值：15a，125/250/480vac参考刻度：b，e，h型：外部参考刻度：j型：内部参考刻度重量：3-8磅电气接口：3/4”npt：标准接线端子固定安装：背部4-φ8.4孔 76.2mmx92.1mm 温度组件：毛细管：6英尺304不锈钢材质温度死区：典型值为1% 防爆标准：级别i-1＆2区，组别e。f。g；级别iii，eex d iic t6设计标准：ul，ue，cenelec，saa，fm，csa

【选型表】详细选型表见pdf文件　　pdf文件下载

选型方式：j120-规格-可选项选型需知：介质、介质温度、量程、报警点设定值、上或下报警、压力接口、触点容量、防爆等级、防护等级等参数

规格	传感器材质及感压元件	压力接口	可调范围（bar）	Z大压力（bar）	耐压（bar）
520	橡胶膜片，o形圈	1/2″nptf	-747.24-0mbar	13.8	27.58
521	橡胶膜片，o形圈	1/2″nptf	-24.91-24.91mbar	13.8	27.58
522	橡胶膜片，o形圈	1/2″nptf	-124.54-124.54mbar	13.8	27.58
523	橡胶膜片，o形圈	1/2″nptf	1.25-12.45mbar	13.8	27.58
524	橡胶膜片，o形圈	1/2″nptf	6.23-124.54mbar	13.8	27.58
525	橡胶膜片，o形圈	1/2″nptf	24.91-622.70mbar	13.8	27.58

171	316l不锈钢膜片，0.72″感压口	1/2″nptf	0.07-1.38	20.7	34
172	316l不锈钢膜片，0.72″感压口	1/2″nptf	0.14-3.45	20.7	34
173	316l不锈钢膜片，0.72″感压口	1/2″nptf	0.28-6.90	20.7	34
174	316l不锈钢膜片，0.72″感压口	1/2″nptf	0.56-13.79	20.7	34

190	316l不锈钢膜片，0.72″感压口	1/2″nptf	0.34-2.07	103	172
191	316l不锈钢膜片，0.72″感压口	1/2″nptf	0.69-6.90	103	172
192	316l不锈钢膜片，0.72″感压口	1/2″nptf	1.03-20.68	103	172
193	316l不锈钢膜片，0.72″感压口	1/2″nptf	1.38-34.68	103	172
194	316l不锈钢膜片，0.72″感压口	1/2″nptf	5.52-117	103	172

s126b	316l不锈钢波纹管	1/2″nptf	-1 to -0.10	-0.1	0.34
s134b	316l不锈钢波纹管	1/2″nptf	-1-1.38	1.38	1.72
s144b	316l不锈钢波纹管	1/2″nptf	0.04-1.38	1.38	1.72
s152b	316l不锈钢波纹管	1/2″nptf	0.07-3.45	3.45	5.17
s156b	316l不锈钢波纹管	1/2″nptf	0.14-6.90	6.90	8.62
s164b	316l不锈钢波纹管	1/2″nptf	0.28-13.79	13.79	13.79

126	黄铜波纹管	1/4″nptf	-1.0 to -0.10	-0.1	-1.02 & 0.34
134	黄铜波纹管	1/4″nptf	-1.02-1.38	1.38	1.72
137	黄铜波纹管	1/4″nptf	0.04-0.19	0.19	0.34
144	黄铜波纹管	1/4″nptf	0.04-1.38	0.38	1.72
152	黄铜波纹管	1/4″nptf	0.07-3.45	3.45	5.17
156	黄铜波纹管	1/4″nptf	0.14-6.90	6.90	8.62
164	黄铜波纹管	1/4″nptf	0.28-13.79	13.79	13.79

701	橡胶膜片，o形圈	1/4″nptf	0.1-2.07	34.48	68.95
702	橡胶膜片，o形圈	1/4″nptf	0.21-6.90	34.48	68.95
703	橡胶膜片，o形圈	1/4″nptf	0.62-20.68	34.48	68.95
704	橡胶膜片，o形圈	1/4″nptf	1.03-34.48	103	172
705	橡胶膜片，o形圈	1/4″nptf	2.07-68.95	103	172
706	橡胶膜片，o形圈	1/4″nptf	6.9-117	137	172

可选项：0140：金融点，电额定值1安培，125vac 0500：零死区，电额定值5安培，125/250 vac 1190：封装型密封，双刀双掷（dpdt）电额定值11安培，125/250 vac，由于在压力或温度下降时电路之内在区别，开关在压力或　　　温度上升时进行设定；如果需要在下降时设定则要选择1195，死区和Z小设定点将增大，适用于j120；j120k；f120c 1195：封装型密封，双刀双掷（dpdt）电额定值11安培，125/250 vac，由于在压力或温度上升时电路之内在区别，开关在压力或　　　温度下降时进行设定；如果需要在上升时设定则要选择1190，死区和Z小设定点将增大，适用于j120；j120k；ii121；　　　e121；f120 1010：双刀双掷（dpdt0开关，电额定值10安培，125/250vac适合型号120；ii121k；j120，规格序号s126b-s164b；356-376；　　　612-616；s147b-s157b，540-548 b001：配螺纹隔膜b002：配卫生型隔膜（未填） b003：配法兰隔膜（见后附法兰标准表8）b004：配过压保护器b005：配毛细远传b006：配各种不锈钢螺纹接口 b007：配各种铜质电接口 m405：本安型防爆：eexiaiict6m201：工厂对开关进行单点设定 m202：工厂对开关进行双点设定 m210：差压指示（适用于ii121k；h122k型号s147b；s157b m276：铭Pai上设定点范围用bar表示（不适用温度开关） m405：本安型防爆：eexiaiict6 m446：不锈钢标Pai，金属栓系
