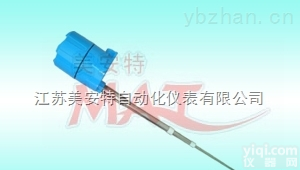

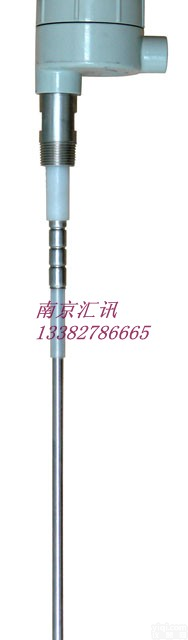

射频导纳物位计开关

当液位传感电极安装在容器中时就构成了一个电容器，电极的金属棒（测量电极）作为电容器的一个极板，容器壁（注：若容器壁为绝缘材料，则应伸入另一个电极，称之为参考电极）作为电容器的另一个极板，当物位上升时，平常包围在两个极板间的空气或其它气体由具有与其不同介电常数的被测物料取代，这样因为极板间介电性的变化而引起电容量发生改变，射频电容物位计通过33.3KHz的射频电路检测到这种电容变化量并转换成线性电流输出或开关量输出。

适应性强：可在高温、强腐蚀、强粘附、粉尘大的环境下可靠工作

标定简单：可利用任意二点物位一次性完成标定

无需维护：由于传感器结构简单，无可动部件，所以一经投运后无需维护

应用广泛：液态、固态物料均可使用



220V AC电源线路的连接：火线（L），中线（N），地线G（非金属容器应接地），接线端子板参见仪表面板布置图。

注意：千万不可接错，否则会损坏仪表。

24VDC电源线路导线的连接：正24V（+），负24V（－），地线（G），接线端子板参见面仪表面板布置图，连接控制继电器的接线端子参见仪表面板布置图。接好后整理接线端，并将接线线塞索紧（防尘型索紧线塞，索紧后可防止灰尘进入仪表）。

继电器输出触点是C型，2组双刀双掷，230V AC（阻抗）。轻型低电感负载用于螺线管式阀门报警，重载必须通过中间继电器来带动。

下图3个常见的连接方法。



1．所有应用均以正确连接故障报警开关为基础。

2．所有继电器状态，均为物位计通电后 “搁置”状态。

3．设备电源和报警或驱动电源应分开。
