结构特点和用处

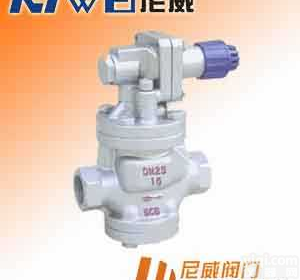

YG13H内螺纹高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

     本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。

1、   提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。

    2、改善了流线分布，降低了噪声。

3、改进了密封面结构，延长了密封面寿命。

    本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。

主要技术参数和性能指标

公称压力（Mpa）
 1.0
 1.6

壳体试验压力（Mpa）*
 1.5
 2.4

密封试验压力（Mpa）
 1.0
 1.6

进口压力（Mpa）
 1.0
 1.6

出口压力范围（Mpa）
 0.04-0.6
 0.04-1.0

压力特性偏差（Mpa）△P2P
 GB12246-1989

流量特性偏差（Mpa）P2G
 GB12246-1989

Z小压差（Mpa）
 0.05
 0.07

渗漏量
 GB12245-1989


*：壳体试验不包括膜片、顶盖

主要零件材料

零件名称
 零件材料

阀体 阀盖 底盖
 WCB

阀座 阀瓣
 2Cr13

缸套 活塞
 铝铁青铜

膜片
 PH15-7Mo

活塞环
 对位聚苯

导阀座 导阀瓣
 2Cr13

主阀弹簧
 50CrVA

导调主弹簧
 50CrVA

调节弹簧
 60Si2Mn


流量系数（Cv）

DN
 25
 32
 40
 50
 65
 80

Cv
 4
 6.5
 9
 16
 25
 36
