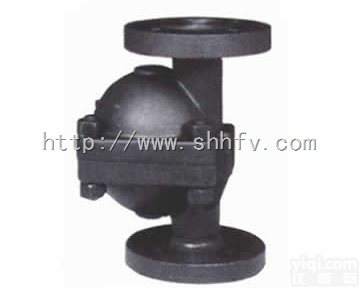

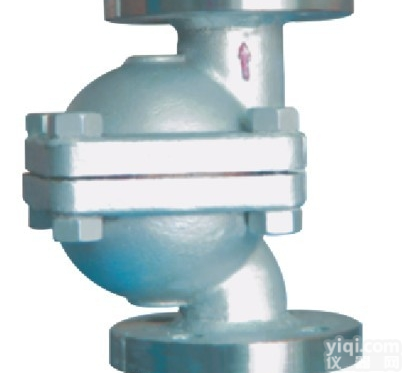

CS41H-3NL型立式自由浮球疏水阀 CS41H-3NL型立式自由浮球疏水阀

工作原理

     立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

我们真诚的为你们提供CS41H-3NL型立式自由浮球疏水阀知识与Z好的CS41H-3NL型立式自由浮球疏水阀,上海权工致力精工！





产品名称：倒置桶式蒸汽疏水阀

产品型号：CS45H/ER105F ER110 ER116 ER120

产品压力：Class150～600Lb

公称通径：DN 15～600mm

上海权工为您提供Z好的倒置桶式蒸汽疏水阀、上海倒置桶式蒸汽疏水阀、倒置桶式蒸汽疏水阀价格，国内领先的生产厂家。选用上海权工，质量。上海权工阀门提供：倒置桶式蒸汽疏水阀价格,上海倒置桶式蒸汽疏水阀规格,倒置桶式蒸汽疏水阀批发，倒置桶式蒸汽疏水阀代理，倒置桶式蒸汽疏水阀找上海权工阀门。

产品类别： 疏水阀

倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。过冷度小，漏汽率小于3%，背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。

一 、 产品结构特点

 内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。

.由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，GX节能。

.浮桶倒置，不会被破坏压扁，不怕水击，寿命长。

.倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。

.不受背压的影响，在高的背压下能很好地工作。

.工作可靠，只有两个运动部件 （ 杠杆 — 和倒置桶 ） ，故不会产生卡阻。

.阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性 能 , 无污物困扰。

二、 工作原理

    倒吊桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

我们真诚的为你们提供倒置桶式蒸汽疏水阀知识与Z好的倒置桶式蒸汽疏水阀,上海权工致力精工！
