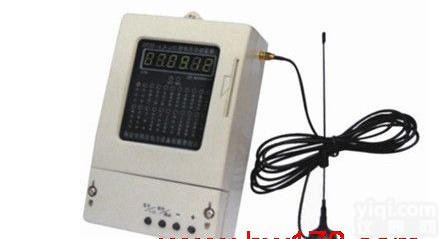

电压监测仪

名称：电压监测仪（IC卡或接头）
型号：DJT-100

仪器资料：

    电压监测仪
DJT-100

商品简介：


一、概述

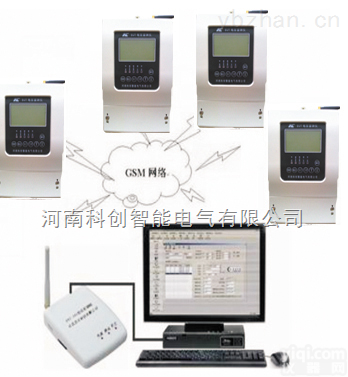

    DJT-100 电压监测仪是完全按照电力部DL500—92《电压监测仪订货技术条件》研制的专用仪表，它采用MCS—51系列芯片作为处理器，并配有电卡输出接口和一套上位机管理软件，不但可以人工抄录电压监测统计数据，而且可以用电卡作媒介读取数据，将电卡上的数据送入微机系统，或通过电话Modem实现远程数据摘取监控，而不用到现场，通过上位机的管理软件打印出统一的报表（报表可以是每天、每时、每分、每月的），或进行统计数据的分析处理。

    用途：电站、变电所、工矿企业配电室、农村电网改造。

二、主要特点

    1、真有效值测量：直接显示被测电压瞬时值。

    2、仪表采用六位数码管显示器及八个指示灯。

    3、仪表采用自诊断和自修正技术，适应较差的温度环境，保证测量精度和稳定性。

    4、仪表采用失电不挥发的串行输入输出存储器。

    5、软件设定电压等级、上下限。

    6、电卡简单、可直接插入上位机的并行口而不需外接电源。

    7、兼容所有Modem，拨号连接。

三、主要监测功能

    1、每小时、每分钟正点电压

    2、超上限、超下限分钟数

    3、电压、Z小电压及发生时间

    4、运行总时间

四、主要技术指标

    1、测量范围：Un±20%（Un为被测电压等级）

    2、测量精度：≤0.5%

    3、走时精度：≤±1秒／天

    4、统计精度：≤0.02%

    5、输入信号：100V、220V、380V（三种机型）

    6、输入电源：100V、220V、380V（三种机型）

    7、整机功耗：≤3.6W

    8、数据存储：保存三个月

    9、电卡容量：8K、16K、32K；1台／卡

    10、环境温度：-5~50℃、相对湿度≤85%

    11、外形尺寸：270×170×125mm（长×宽×厚）直挂式

                  160×80×250mm（盘装）、开孔尺寸：152×76mm

    12、重 量：2Kg
