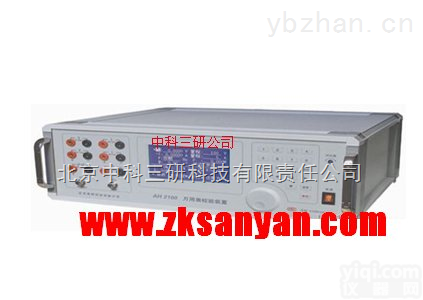

TH 交直流电表校验装置/三相交直流指标仪表校验装置

128位彩色液晶显示，菜单式操作界面。

可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

程控功率源可生成具有2～21次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。

设有RS-232接口和USB（选件）接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。

设有大容量的非易失性存贮器，可存贮248块被检表的检测原始数据，以供查阅和上传。

选配功能：

交流电压量程：50V，100V，200V，400V，800V 每档输出容量20VA；

交流电流量程：0.，1A ，2.，，10A，20AZ大输出容量20VA；

交流电压、电流调节范围：0～120%，调节细度 5×10－5；

工频交流电压、电流、有功功率准确度 0.05% FS；

无功功率准确度 0.1% FS

电流对同名相电压的相位准确度：0.050；

频率：调节范围45～65Hz，调节细度0.001Hz，调定值准确度5×10－5；

相位：调节范围0～359.990，调节细度 0.010；

交流电压、电流输出波形失真度：≤0.3%；

交流电压、电流及功率输出稳定度：≤0.01% FS/100s；

谐波2～21次，幅度0～20%，各次谐波相位细度0.010·N（N为谐波次数）；

直流电压量程：75、150、300、500V，1000V每档输出容量100mA；

直流电流量程：0.5、1、2.5、5、10、20A，Z大输出容量20VA；

直流电压、电流调节范围：0～120% FS，调节细度5×10－5；

直流电压、电流输出稳定度：
U≤0.01% FS/100s，I≤0.02% FS/100s（峰－峰值）；

直流电压调定值准确度：量程的0.05% FS；

直流电流调定值准确度：量程的0.1% FS；

直流75mV输出（负载≥5Ω）准确度 0.1% FS；

电能表测量综合误差 0.05% FS (脉冲输出 ≤90kHz；三相额定值=60kHz)；

工作电源：单相220V±10%，50HZ±5%；

使用环境：温度200C±100C，相对湿度≤85%RH；

体积重量：约460×430×185mm3，20kg
