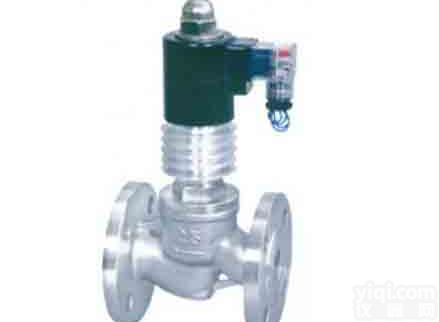

中意合资高温中压电磁阀
- 型号：ZCG型
- 产地：上海
- 供应商：上海歌蒙斯阀门有限公司
- 供应商报价：电议
- 标签：中意合资高温中压电磁阀,供应中意合资高温中压电磁阀,上海歌蒙斯阀门有限公司
产品库
一、用途
该电磁阀系电力操纵的常闭型先导式高温电磁阀，适用于蒸汽管路中的自控制系统中。
二、产品特点
耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构。
耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能好。
耐磨损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损。
三、主要技术参数
| 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 |
| 公称压力（Mpa） | 1.6 | |||||
| 工作压差（Mpa） | 0.04~1.6 | |||||
| 工作介质 | 蒸汽、油（高温气体、液体） | |||||
| 介质温度（℃） | -40~350 | |||||
| 环境温度（℃） | -40~60 | |||||
| 环境温度（℃） | 95±3% | |||||
| 额定电压（V） | Ac220 | |||||
| 功率（VA） | 45 | |||||
| 绝缘等级 | H级 | |||||
| 工作频率 | 连续 | |||||
| 额定流量系数（KV） | 5.4 | 9 | 15 | 18 | 28 | 40 |
| 泄露量（ml/min） | 1.5 | 3.0 | 30 | 45 | 60 | |
四、安装尺寸
| DN | L | H | D | D1 | D2 | b | f | n-d |
| 10 | 115 | 148 | 90 | 60 | 41 | 14 | 2 | 4-φ14 |
| 15 | 115 | 148 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
| 20 | 115 | 148 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
| 25 | 125 | 148 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
| 32 | 150 | 182 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
| 40 | 160 | 182 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
| 50 | 190 | 192 | 160 | 125 | 99 | 20 | 3 | 4-φ18 |
