KHP（PKH）系列板式球阀

产品信息

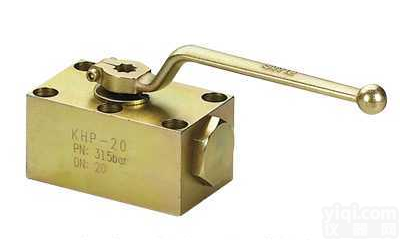

KHP(PKH)系列板式球阀


  产品名称： KHP（PKH）系列板式球阀
  产品型号： KHP（PKH）


  咨询电话：（总线） 13817230123 王工、李工
 相关产品
 VH2V直通高压小型球阀
 QJH系列高压球芯截止阀
 三段式高压法兰球阀
 KHP（PKH）系列板式球阀


KHP（PKH）系列板式球阀
图形符号




型号说明

①系列代号：KHP（PKH）系列板式球阀
②公称通径：6、10、16、20、25、32、40、50mm
③阀体材料：1-钢
④球体材料：1-钢、2-黄铜
⑤工作温度：1、-25～＋100℃　2、-30～＋170℃
⑥其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧设计序号：由生产商定


外形尺寸

尺寸表
简略型号
DN
LW
L
L1
L2
L3
L4
L5
L6
L7
B
B1
KHP-06
06
06
64
8.5
17.5
59
25
8.5
35
35
40
27
KHP-10
10
9.5
77
7.5
27.5
70
29
10
44
55
55
40
KHP-16
16
16
110
8.5
41.5
100
43
17
58
83
60
45
KHP-20
20
20
126
10
48.5
117
54
20
69
97
70
51
KHP-25
25
23.5
145
10
57.5
135
64.5
24
81
115
80
60
KHP-32
32
30
177
12
68
165
75.5
29
96
136
100
78
KHP-40
40
38
200
30
56
185
80
30
112
112
130
95
KHP-50
50
48
245
38
68
220
106
38
136
136
149
112


简略型号
SW1
SW2
H
H1
H2
D
D1
D2
D3
A
S
O 形圈
KHP-06
09
22
37.5
30
7
6.6
11
6
11.7
1.6
23
8×2
KHP-10
09
30
58
40
8.5
9
13
9.5
15
2
31
10×2.6
KHP-16
09
41
72.5
52
11
9
13
16
25
2
43
20.29×2.62
KHP-20
12
41
88.5
60
11
10.5
16.5
20
30
2.5
50
23.39×3.53
KHP-25
12
46
97.5
65
11
10.5
17
23.5
35
2.5
55
28.17×3.53
KHP-32
14
55
118.5
80
12
13
19
30
40
2.5
67
32.92×3.53
KHP-40
14
65
118.5
93
12
17
25
38
48
3
77
42×3.5
KHP-50
14
／
129
110
12
22
33
48
55.4
2.9
88.5
49×3.5


简略型号
内六角螺栓DIN912
扭距 Nm（摩擦系数μ=0.14时）
KHP-06
M6-10.9
13
KHP-10
M8-10.9
30
KHP-16
M8-12.9
35
KHP-20
M8-12.9
60
KHP-25
M10-12.9
60
KHP-32
M12-12.9
110
KHP-40
M16-12.9
300
KHP-50
M20-12.9
600
