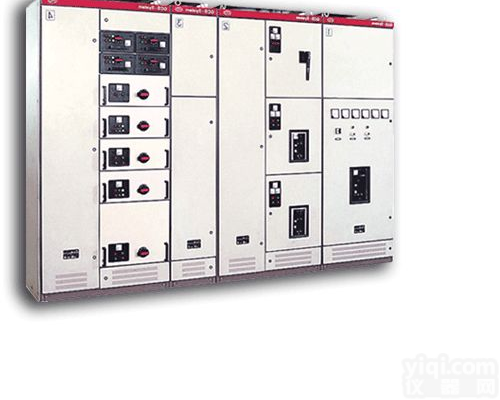

GCS型低压抽出式开关柜

GCS型低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ，额定工作电压为380V（400V）、660V，额定电流4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

1、装置的主构架采用8MF型钢，构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm。

    2、装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能相对独立。

    3、抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列见（表1）。单元回路额定电流为400A及以下。

    4、相同功能单元的抽屉具有良好的互换性。

    5、每台抽屉柜Z多能安装11个一单元的抽屉的22个1/2单元的抽屉采用多功能板。

    6、抽屉单元设有机械联锁装置，具有分、合、试验、抽出等明显标志。

    7、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。

    8、电缆隔室有二个宽度尺寸（240mm和440m）可供选用，可根据电缆数量、截面和用户对安装维修方便的要求而定。

    9、以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。
