驻波管吸声系数测试仪

主要技术性能

1、信号发生器：
1.1、频率范围：100Hz~10kHz，频率误差<0.1%±0.33Hz。
1.2、信号源输出电压：50mV~5000mV(RMS)。
1.3、频率点：按1/96倍频程可选。
2、测量放大器：
2.1、频率范围：0.02~20kHz，频响≤±0.2dB（以1kHz为基准）。
2.2、测量范围：55dB~+136dBSPL。
2.3、内置跟踪1/3倍频程带通滤波器。
3、测试传声器：φ12.7mm（1/2”）予极化测试电容传声器
4、计算机：486及兼容计算机
5、显示器：15英寸CRT
6、整机测试误差≤0.5dB。
7、数据、曲线、测试状态、统计结果可以打印在纸上。
8、电源：50Hz，220V±10%。
9、使用环境：+10~+30℃，相对湿度小于80%。
10、驻波管

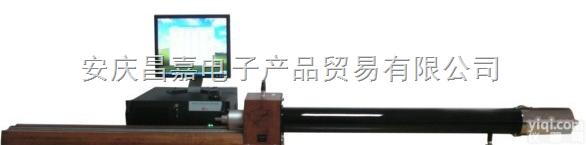

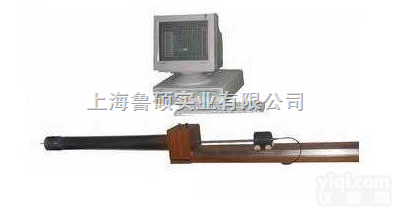

10.1 驻波管装置如图：

1材料试样管    2 驻波管（L、S两种）  3 音箱      4 探测小车     5 导轨

10.2 频率范围： L管：Ф100x1000 (mm)    90Hz-1800Hz      S管：Ф30x350 (mm)      1500Hz-6500Hz
10.3 导轨标尺长度：1000mm     Z小刻度：1mm
10.4 音箱功率：10W   阻抗：6Ω
11 仪器配置
11.1 仪器主机（含计算机、信号源、功放、测试传声器、测量放大器、跟踪滤波器）
11.2  驻波管[含导轨、小车、音箱、驻波管L(低频)]
11.3 15英寸显示器和键盘（选购件）
11.4 驻波管S(高频) （选购件）
