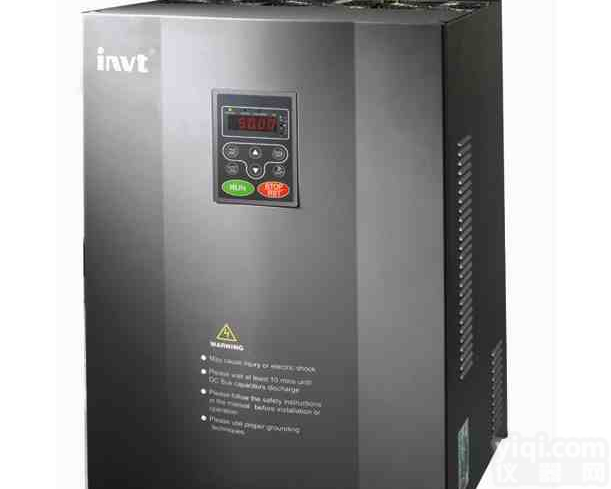

英威腾CHV系列高性能矢量变频器

产品信息
英威腾CHV系列高性能矢量变频器

[:产品详细:]



 一、真正的矢量控制

CHV系列变频器采用ARM（32位）+DSP（16位）双CPU控制系统，完成真正的电流矢量控制，与V/F控制相比，矢量控制有更大的优越性。

二、模块化结构

CHV系列变频器，遵循模块化设计理念，为客户营造个性化的使用选择；根据不同的行业应用的特点，设计不同的多功能扩展卡，将行业应用的解决方案内置于扩展卡中，用户仅需要一块扩展卡，便能获得行业专用变频器的功能，真正做到低成本实现用户定制的系统。

模块名称

功能说明

独立外引键盘

实现本机键盘与外引键盘的双重控制及变频器运行状态的监视

LED外引键盘：为简易型键盘，可实现本机键盘的所有功能

LCD外引键盘：提供中英文显示，并且内嵌参数快速拷贝功能

串行通讯接口卡

提供RS232和RS485双物理通讯接口

R232采用标准的D9母座，方便用户的连接

开放式的三孔RS485接口，两种通讯模式可以用跳线任意切换

PG卡

接收由编码器测速反馈的高速脉冲，实现高精度闭环矢量控制

兼容差动式输入、推挽式输入和集电极开路式输入

分频系数可通过拨码开关自由选择

与编码器直接软线连接

注塑机控制卡

对压力、流量信号进行采集与处理，实现注塑机节能专用变频器功能

供水控制卡

实现供水压力闭环，多泵自动切换，休眠，定时供水等功能

IO扩展卡

提供更多的输入输出端子，极大增强变频器的外围功能

张力控制卡

实现张力控制专用变频器功能，如卷绕，收放控制和拉伸等

三、主要技术参数

1、输出频率范围：0.00～600.00Hz
2、速度控制方式：无PG矢量控制（SVC）、有PG矢量控制（VC）、V/F控制
3、指令通道方式：操作面板、端子控制、远程通讯控制
4、频率给定方式：数字键盘给定、模拟量给定（电流、电压信号）、脉冲频率给定、远程通讯给定、多段速给定、简易PLC给定、PID闭环给定等。可实现给定的组合和给定方式的相互切换，方便现场调试及复杂工艺的要求
5、起动转矩大：0.5Hz/150% (SVC)、 0Hz/180% (VC)
6、载波频率范围：1.0K～16.0KHz；可根据温度和负载特性自动调整
7、速度控制精度：±0.5%速度 (SVC)；±0.1%速度 (VC)
8、自动电压调整（AVR）：当电网电压变化时，能自动保持输出电压恒定
9、转矩控制：多种转矩指令设定方式，可实现真正的张力控制
10、摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求
11、多功能QUICK/JOG键：可做多功能按键使用，满足用户的多种应用要求
12、所有的输入、输出端子皆为可编程的，方便用户的使用
13、高速脉冲输入、输出功能：可实现定长控制和脉冲计数


四、 标准接线图


五、CHV变频器系列



1.3.1电源电压  3AC 380V -15%～15%

型号

恒转矩(CT)

机型

额定输出

功率(kW)

额定输入

电流(A)

额定输出

电流(A)

CHV100-1R5G-4

1.5

5

3.7

C

CHV100-2R2G-4

2.2

5.8

5.0

C

CHV100-004G-4

3.7

10.0

9.0

C

CHV100-5R5G-4

5.5

15.0

13.0

C

CHV100-7R5G-4

7.5

20.0

17.0

D

CHV100-011G-4

11.0

26.0

25.0

D

CHV100-015G-4

15.0

35.0

32.0

D

CHV100-018G-4

18.5

38.0

37.0

E

CHV100-022G-4

22.0

46.0

45.0

E

CHV100-030G-4

30.0

62.0

60.0

E

CHV100-037G-4

37.0

76.0

75.0

F

CHV100-045G-4

45.0

90.0

90.0

F

CHV100-055G-4

55.0

105.0

110.0

F

CHV100-075G-4

75.0

140.0

150.0

G

CHV100-090G-4

90.0

160.0

176.0

G

CHV100-110G-4

110.0

210.0

210.0

G

CHV100-132G-4

132.0

240.0

250.0

H

CHV100-160G-4

160.0

290.0

300.0

H

CHV100-185G-4

185.0

330.0

340.0

H

CHV100-200G-4

200.0

370.0

380.0

I

CHV100-220G-4

220.0

410.0

415.0

I

CHV100-250G-4

250.0

460.0

470.0

I

CHV100-280G-4

280.0

500.0

520.0

I

CHV100-300G-4

300.0

580.0

600.0

I

CHV100-315G-4

315.0

580.0

600.0

I

CHV100-350G-4

350.0

620.0

640.0

J

CHV100-400G-4

400.0

670.0

690.0

J

CHV100-500G-4

500.0

835.0

860.0

J

CHV100-560G-4

560.0

920.0

950.0

J

CHV100-630G-4

630.0

1050.0

1100.0

J



1.3.2电源电压  3AC 220V -15%～15%

型号

恒转矩(CT)

机型

额定输出

功率(kW)

额定输入

电流(A)

额定输出

电流(A)

CHV100-0R7G-2

0.75

5.0

4.5

C

CHV100-1R5G-2

1.5

7.7

7

C

CHV100-2R2G-2

2.2

11.0

10

D

CHV100-004G-2

3.7

17.0

16

D

CHV100-5R5G-2

5.5

21.0

20

D

CHV100-7R5G-2

7.5

31.0

30

E

CHV100-011G-2

11.0

43.0

42

E

CHV100-015G-2

15.0

56.0

55

E

CHV100-018G-2

18.5

71.0

70

F

CHV100-022G-2

22.0

81.0

80

F

CHV100-030G-2

30.0

112.0

110

G

CHV100-037G-2

37.0

132.0

130

G

CHV100-045G-2

45.0

163.0

160

G



1.3.3电源电压 3AC  690V -15%～15%

型号

恒转矩(CT)

机型

额定输出

功率(kW)

额定输入

电流(A)

额定输出

电流(A)

CHV100-022G-6

22.0

35

28

E

CHV100-030G-6

30.0

40

35

E

CHV100-037G-6

37.0

47

45

E

CHV100-045G-6

45.0

52

52

E

CHV100-055G-6

55.0

65

63

F

CHV100-075G-6

75.0

85

86

F

CHV100-090G-6

90.0

95

98

F

CHV100-110G-6

110.0

118

121

G

CHV100-132G-6

132.0

145

150

G

CHV100-160G-6

160.0

165

175

G

CHV100-185G-6

185.0

190

198

H

CHV100-200G-6

200.0

210

218

H

CHV100-220G-6

220.0

230

240

H

CHV100-250G-6

250.0

255

270

I

CHV100-300G-6

300.0

305

320

I

CHV100-315G-6

315.0

334

350

I

CHV100-350G-6

350.0

360

380

I

CHV100-375G-6

375.0

370

390

I

CHV100-400G-6

400.0

411

430

I

CHV100-500G-6

500.0

518

540

I

CHV100-560G-6

560.0

578

600

I

CHV100-630G-6

630.0

655

680

I





1.3.4电源电压 3AC  1140V -15%～15%

型号

恒转矩(CT)

机型

额定输出

功率(kW)

额定输入

电流(A)

额定输出

电流(A)

CHV100-037G-12

37.0

27

25

E

CHV100-045G-12

45.0

32

31

E

CHV100-055G-12

55.0

38

38

F

CHV100-075G-12

75.0

51

52

F

CHV100-090G-12

90.0

57

58

F

CHV100-110G-12

110.0

72

73

G

CHV100-132G-12

132.0

85

86

G

CHV100-160G-12

160.0

102

104

G

CHV100-185G-12

185.0

113

115

H

CHV100-200G-12

200.0

130

132

H

CHV100-220G-12

220.0

141

144

H

CHV100-250G-12

250.0

158

162

I

CHV100-300G-12

300.0

176

180

I

CHV100-315G-12

315.0

203

208

I

CHV100-350G-12

350.0

210

216

I

CHV100-375G-12

375.0

220

225

I

CHV100-400G-12

400.0

252

260

I

CHV100-500G-12

500.0

317

325

I

CHV100-560G-12

560.0

356

365

I

CHV100-630G-12

630.0

390

400

I



六、可靠性设计

1、全系列独立风道设计
  全系列独立风道
  散热器安装方式为柜体内、柜体外可选，风扇更换方便，变频器维护简单
  极大提高了变频器在纺织、印染、化纤、造纸、拉丝、水泥制造等行业不同的应用环境下长期运行的可靠性
2、宽电网电压设计
  电网输入电压在-15%～15%，变频器可安全运行，用户无须其他处理
3、18.5KW～90KW变频器标准配备直流电抗器
  提高输入侧功率因数
  提高整机效率及热稳定
  有效消除输入侧的高次谐波对变频器的影响，减少对外围的干扰
4、的保护功能
  为用户提供多达20多种的故障保护功能，可实现从变频器到电机、到外围设备的全方位保护
  提供故障自动复位功能，方便常规故障的自动排除
  内置雷击过流保护装置，有效提高对于感应雷的自我保护功能
5、标准的制造平台
  具有防静电、防腐蚀、防粉尘的三防漆处理工艺
  专业化流水生产线
  严格的生产管理制度
