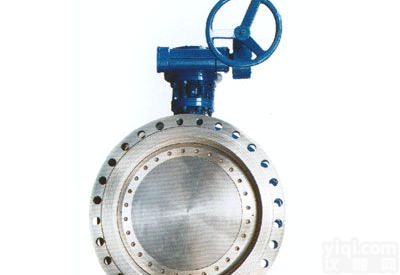

法兰式多层次金属硬密封蝶阀



D943H-(6、10)C、P、R、V系列法兰式多层次金属硬密封蝶阀

公称 通径 DN 外 形 尺 寸 连 接 尺 寸 L H D643H PN0.6MPa PN1.0MPa 短 长 H3 A3 B3 D D1 Z-d D D1 Z-d 50 108 150 112 530 250 255 140 110 4-14 165 125 4-18 65 112 170 115 530 250 255 160 130 4-14 185 145 4-18 80 114 180 120 565 250 255 190 150 4-18 200 160 8-18 100 127 190 138 600 250 255 210 170 4-18 220 180 8-18 125 140 200 164 640 250 255 240 200 8-18 250 210 8-18 150 140 210 175 705 300 315 265 225 8-18 285 240 8-22 200 152 230 208 775 300 315 320 280 8-18 340 295 8-22 250 165 250 243 945 300 315 375 335 12-18 395 350 12-22 300 178 270 283 1070 300 315 440 395 12-22 445 400 12-22 350 190 290 310 1140 300 315 490 445 12-22 505 460 16-22 400 216 310 340 1210 300 315 540 495 16-22 565 515 16-26 450 222 330 380 1335 575 714 595 550 16-22 615 565 20-26 500 229 350 410 1415 575 714 645 600 20-22 670 620 20-26 600 267 390 470 1605 656 810 755 705 20-26 780 725 20-30 700 292 430 550 1844 656 810 860 810 24-26 895 840 24-30 800 318 470 640 2040 656 810 975 920 24-30 1015 950 24-33 900 330 510 710 2255 785 863 1075 1020 24-30 1115 1050 28-33 1000 410 550 770 2380 785 863 1175 1120 28-30 1230 1160 28-36 1200 470 630 890 2640 785 863 1405 1340 32-33 1455 1380 32-39 1400 530 710 920 2886     1630 1560 36-36 1675 1590 36-42 1600 600 790 1085 3156     1820 1760 40-36 1915 1820 40-48 1800 670 870 1230 3421     2045 1970 44-39 2115 2020 44-48 2000 760 950 1350 3685     2265 2180 48-42 2325 2230 48-48
