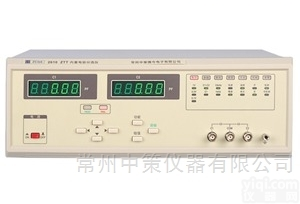

ZC2610 ：ZC2610陶瓷谐振器内置电容测试试仪

类型	陶瓷谐振器内置电容测试试仪	品Pai	金利通
型号	ZC2610	测量范围	0.01pF~1000pF
精确度	0.25％	适用范围	测试ZTT陶瓷谐振器内置电容的测量仪器
仪表重量	5（kg）	工作电源	220（V）

ZC2610 简要介绍ZC2610ZTT陶瓷谐振器内置电容测试试仪是本公司新研制的专门用于测试ZTT陶瓷谐振器内置电容的测量仪器，能自动测量ZTT陶瓷谐振器的内置电容C1和C2的电容量，仪器将强大的功能优越的性能及简单的操作结合在一起，既能适应生产现场高速测量的需要，又能满足质检、实验等部门精密检测的需要。为了满足不同场合的需求，仪器设有分选程序，可以通过HANDLER接口与自动测试机连接，从而实现自动化测试。本仪器还提供了RS-232C接口，有效实现在与计算机的通讯，为远程控制以及数据采集提供了可能。本仪器还采用了恒定信号源内阻的设计方法，并提供状态保持功能，可以减少一线人员对仪器的误操作。技术指标

测量端方式	为了配合自动测试机，本仪器测量端分为三端，分别为：C1、C2、COM。另有一机壳地GND可供使用
测量参数	陶瓷谐振器内置电容C1和C2
测量显示范围	0.01pF~1000pF
测量准确度	0.25％
测试信号频率	测试信号：正弦波
	频率：4kHz、10 kHz可选择
	准确度：0.02％
测试信号电平	电平：0.1V、0.3V、1.0V（有效值）
	准确度：±10％（测试端开路时测量C1或C2与COM端）实际测试时由于源内阻及被测件阻抗的影响，施加于被测件上的电压不一定为该值
测试速度	快速：约6次/秒（C1-C2） 慢速：约2次/秒（C1-C2）
分选设置的输入数据范围
参数	代码	范围
标称值	C1s	0.01Pf~10000pF
	C2s	0.01Pf~10000pF
工作环境
环境温度 与湿度	温度：0℃～40℃ 湿度：≤85％RH
	满足仪器测试准确度的温度：18℃～28℃ 湿度：≤80％RH
电源	电压：220V（1±10％） 频率：20Hz（1±5％） 功耗：约25W
