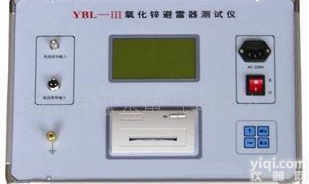

YBL-III YBL-III氧化锌避雷器测试仪/避雷器测试仪

类型	综合参数测试仪	品Pai	亚东
型号	YBL-III	测量范围	见说明书
精确度	见说明书	仪表尺寸	见说明书（mm）
适用范围	见说明书	仪表重量	见说明书（kg）
工作电源	见说明书（V）

技术参数■ 测量范围：电压0～30 kV 电流0～1000μA■ 测量精度：电压1%■ 环境温度：0～±40℃■ 相对湿度：25℃时≤85%■ 海拔高度：＜1000m■ 电源电压：220V±10%■ 电源频率：50±1Hz■ 额定输出电压：（DC）0～30kV■ 额定输出电流：1mA■ 分辨率：电压0.1kV电流1μA■ 重量：5kg■ 测量参数及范围试验电压：kV三次谐波电压：kV全电流（峰值）：0～20mA三次谐波电流：0～20 mA阻性电流（峰值）：0～20 mA阻性电流峰值：0～20 mA容性电流（峰值 ）：0～20 mA避雷器功耗：0～8W除显示上述各测量值外，还可显示电压及全电流的波形■ 测量误差试验电压：±5%全电流：±2%阻性电流：±5%容性电流：±5%避雷器功耗：±5%■ 输入信号电压信号（PT的低压测）：AC5～200V电流信号：AC0～20mA■ 工作电源AC220V±10% 50Hz■ 外形尺寸360×250×190（mm）■ 重量3kg主要特点该仪器适用于各电压等级的氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试。可测量氧化锌避雷器的全电流（有效值）、阻性电流（Z大值）、工频参考电压和有功功率等。符合中华人民共和国电力行业标准《DL474.5-92现场绝缘试验实施导则-避雷器试验》的要求。
