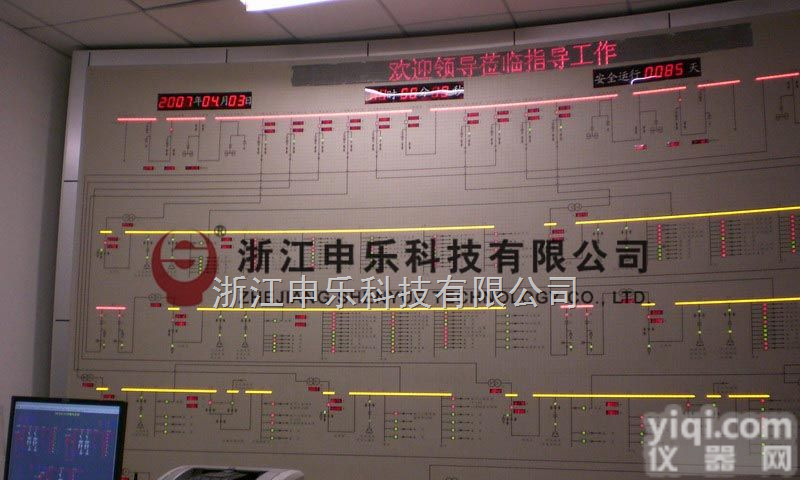

模拟调度屏

ZXMP智能调度模拟屏适用于省、地、市、县级电网调度ZX，适用于发电厂、变电所、给排水、供气、供暖、交通、化工、石油、冶金、煤矿等大型厂矿企业的监控ZX，作为自动化监控系统的显示终端，实时显示现场数据，监控系统运行状况；亦可作为一个独立运行系统，实现对一次主接线图的模拟显示。

1．系统的组成

⑴ZXMP-Ⅳ型镶嵌式模拟屏

⑵控制计算机或ZXMP-MON型分布式智能控制器

⑶ZXMP-SW系列智能模拟元件

⑷ZXMP-LED系列遥测数据显示器

⑸ZXMP-BUS总线驱动、连接器

⑹ZXMP-PHO音响告警器

2．2．技术性能

1、 开关量：16384；  遥测量：3969

2、  电网电压：交流190V~240V

3、  电网频率：47~63HZ

4、  使用环境：0℃~+40℃；+40℃时湿度不大于92%

5、  RS-232串口：全双工异步通讯，波特率300BPS－－－－－－19200BPS。

6、  系统工作方式：

A、PC机配置ZXMP-2000软件通过鼠标、键盘对模拟屏实现不下位操作，也可用PC机接收远动主机的远动信号直接上屏。

B、ZXMP-MON分布式智能控制器接收远动主机的远动信号自动上屏显示。

7、  功能：

① 远动数据上屏

② 能实现不下位操作

③ 能实现红、绿、橙、灭四种状态显示，及四种状态间的闪动

④ 能实现暗屏、局部亮屏运行

⑤ 能实现8级调光

⑥ 系统能实时记忆每个模拟元件的状态，断电再通电能恢复到断电前的状态

⑦ ZXMP-MON分布式智能控制器能在线修改远动设备对照表

⑧ 误操作报警设置
