SH3004 变压器损耗参数测试仪 用于变压器空 负载损耗参数测试

是否提供加工定制	是	类型	变压器参数测试仪
品Pai	上海电气	型号	SH3004
测量范围	电压25V～500V电流0.02～50A	精确度	电压、电流、阻抗等：0.2级
仪表尺寸	370mm×270mm×170（mm）	适用范围	用于变压器空、负载损耗参数测试
仪表重量	4（kg）	工作电源	220（V）
规格	0.02～50A

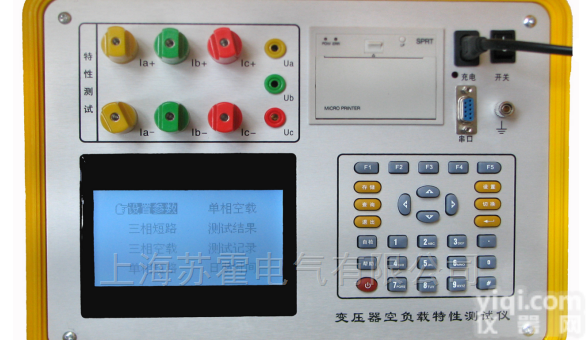

SH3004变压器损耗参数测试仪一、变压器损耗参数测试仪产品的用途及特点变压器损耗参数测试仪，是专门用于变压器空、负载损耗参数测试的仪器。该仪器设计精巧，性能优越，功能强大，内部采用先进的多A/D同步交流采样及数字信号处理技术，成功解决了多路信号同步测量和计算的难题。变压器损耗参数测试仪采用大屏幕液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，并设计有存储功能，方便数据的存储和打印。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高了工作效率。二、变压器损耗参数测试仪主要技术指标及使用条件1.电压测量范围：AC 25V～500V2.电流测量范围：AC 0.02～50A3.测量精度：电压、电流、阻抗等：0.2级； 功率：功率因数>0.1：0.5级 功率因数≤ 0.1 ：1级4.工作温度：-10℃～50℃5.工作湿度：当温度为25℃时不大于90%（无凝露）6.工作电源：AC 220V±10% 50Hz±1Hz7.外形尺寸：360mm×260mm×160mm8.仪器重量：4Kg三、变压器损耗参数测试仪参数说明1．Ia、Ib、Ic： 分别为a相、b相、c相的电流有效值，单位：A；2．I：三相测量时为a、b、c三相电流平均值，单相测量时为被测相电流有效值，单位：A；3．Uab、Ubc、Uca：分别为ab、bc、ca的线电压有效值，单位：kV；4．U：三相测量时为Uab、Ubc、Uca的平均值，单相测量时为被测相电压有效值，单位：kV；5．Pa、Pb、Pc：分别为a相、b相、c相的有功功率，单位：W；6．P：三相测量时为a、b、c三相的总功率，单相测量时为被测相的有功功率，单位：W；7．f：工频频率，单位：Hz；8．阻抗电压：折算到额定电流下的阻抗电压，单位：kV；9．75阻抗电压：折算到额定电流额定温度下的阻抗电压百分比；10．额定电流P：折算到额定电流下的负载损耗，单位：W；11．75额定电流P：折算到额定电流额定温度下的负载损耗，单位：W；12．波形畸变：三相平均值电压和电压有效值的误差；13．额定电压P：校正到额定电压下的损耗值，单位：W；14．波形校正P：进行波形畸变校正且校正到额定电压下的损耗值，单位：W。
