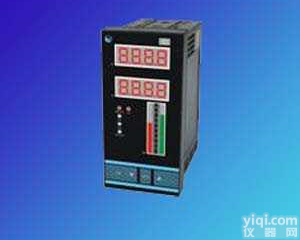

带伺服放大器的高级回路调节器

※ 输入输出信号
●  4个模拟量输入(AI)
IN1是被控过程参数的测量反馈输入端，可接收各种热电阻、热电偶、标准信号等任一输入信号，各种输入信号之间分度号可切换，即设即用。
IN2是前馈控制输入(KYGAF6000)或辅助输入端(KYGAF5000)，可接收各种热电阻、热电偶、标准信号等任一输入信号，各种输入信号之间分度号可切换，即设即用。
IN3是阀位反馈信号输入端，可接收0～10mA/4～20mA/0～5V/1～5V等任一标准信号，各种输入信号之间按键可切换。
IN4是外给定(RSP)信号输入端，可接受0～10mA/4～20mA/0～5V/1～5V等任一标准信号，各种输入信号之间可切换，即设即用。
●  1个模拟量输出(AO)
OUT1是IN1的变送输出端0～10mA/4～20mA/0～5V/1～5V输出可选。OUT1可供后级记录仪使用。
●  3个继电器输出(DO)
DO1、DO2为IN1值的报警输出，其上、下限报警方式可设定，继电器动作时，输出触点闭合。
DO3是手动控制状态输出端，当调节器为手动控制时，继电器均动作，输出触点闭合。
※ 正反转控制信号输出端正反转控制信号输出为220VAC，由41A/800V双向可控硅控制，可直接驱动电动执行器伺服电机。
