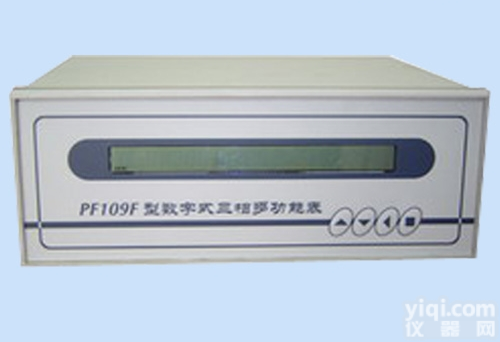

PF109F 数字式三相多功能表

是否提供加工定制	是	类型	电参数测试仪
品Pai	三峰	型号	PF109F
测量范围	5V～600V	精确度	0.5
仪表尺寸	300×259×125（mm）	仪表重量	3.5（kg）
工作电源	220（V）

2技术数据2.1工作条件参见表1。表1

影响量	参比工作条件	额定工作条件
输入量频率	50Hz±1Hz*	50Hz±5Hz
输入量畸变因数	2%	10%
有功功率	COSφ=1 超前或滞后0.01	COSφ=1 超前或滞后0.5
环境温度	20℃±1℃	10℃～30℃
相对湿度	45%～75%	20%～75%
交流供电电压	220V±4.4V	220V±22V
交流供电频率	50Hz±0.5Hz	50Hz±1Hz
外电磁场干扰	应避免	应避免
通风	良好	良好
周围空气	不含有足以腐蚀产品的灰尘和杂质
环境震动和机械冲击	无		无

*测频率功能，无此项条件2.2量程及测量范围2.2.1电压：100V，500V二档，自动量程，测量范围为5V～600V。2.2.2电流：1A，，20A三档，自动量程，测量范围为0.0～24A。2.2.3功率：各档电压×各档电流,测量范围为功率量程的5%～ 120%。2.2.4功率因数：0.200～1.000，（输入为功率量程的5%～120%）。2.2.5频率：45.00Hz～55.00Hz，（输入电压为5V～600V）。2.3基本误差产品在参比工作条件下的基本误差，应符合表2规定。表2

被测量	基 本 误 差
电 压	±（0.25%读数+0.25%满度）
电 流	±（0.25%读数+0.25%满度）
有功功率	±（0.25%读数+0.25%满度）
无功功率	±（0.5%读数+0.5%满度）
功率因数	±0.8%满度
频 率	±0.2%读数

2.4长期稳定性产品在参比工作条件下，6个月内误差也应符合表2规定。2.5主要影响量引起的变动量2.5.1温度附加误差当产品环境温度偏离参比工作条件，变化10℃所引起的附加误差，不应超过基本误差限的值。2.5.2供电电压附加误差当产品电源电压偏离参比工作条件，变化±10%时所引起的附加误差，不应超过基本误差限值的0.25倍。2.5.3功率因数附加误差功率因数为0.5时，对有功功率和无功功率测试引起的附加误差，不应超过基本误差限的值。2.5.4输入量频率附加误差输入量频率自50Hz改变±10%时，对有功功率、无功功率和功率因数测试引起的附加误差，不应超过基本误差限的值。2.6输入阻抗产品的输入阻抗，如表3所示。表3

输入量	输入阻抗
电压	>245kΩ
电流	<0.015Ω

2.7极性和超限报警2.7.1交流电压和电流输入极性不作显示。2.7.2有功功率、无功功率和功率因数设有极性指示功能。2.7.3当电压或电流输入超过设定的报警值时，仪表有声音报警提示。2.8消耗功率：不大于15W2.9重量：不大于3.5kg2.10外形尺寸：l×b×h，mm：300×259×125
