直通式衬氟截止阀

产地：上海
供应商：上海奥洛森阀门制造有限公司
供应商报价：电议
标签：直通式衬氟截止阀,供应直通式衬氟截止阀,上海奥洛森阀门制造有限公司

产品信息

直通式衬氟截止阀

用途：
本阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。

材料：

阀体、盖：铸铁、碳钢、不锈钢

衬里：氟塑料

阀瓣：碳钢、不锈钢，完全包覆氟塑料

阀杆：碳钢、不锈钢，部分包覆氟塑料

手柄：铸铁、碳钢

标准规范
设计与制造：GB12235
结构长度：GB12221（1系列）
法兰连接尺寸：GB4216、JB78
适用温度：≤80℃ ≤100℃、≤120℃、 ≤150℃(按照衬里材料)

主要尺寸

公称通径 DN	公称压力 MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	Do mm	重量 Kg
15	1.0	130	95	65	4-Ф14	225	240	100	4
20		150	105	75	4-Ф14	230	250	100	6
25		160	115	85	4-Ф14	265	290	120	8
32		180	135	100	4-Ф18	272	296	120	11
40		200	145	110	4-Ф18	300	325	140	16.5
50		230	160	125	4-Ф18	320	350	140	18
65		290	180	145	4-Ф18	366	395	165	26
80		310	195	160	4-Ф18	400	438	200	37
100		350	215	180	8-Ф18	475	517	280	58
125		400	245	210	8-Ф18	530	560	280	64
150		480	280	240	8-Ф23	650	605	320	85
200		495	335	295	8-Ф23	650	770	360	155
250		622	390	350	12-Ф23	690	810	400	245
300		698	440	400	12-Ф23	730	845	400	295
350		787	500	460	16-Ф23

公称通径 DN	公称压力 MPa	L mm	D mm	D1 mm	n-Фd mm	H1 mm	H2 mm	Do mm	重量 Kg
15	1.6	130	95	65	4-Ф14	225	240	100	4
20		150	105	75	4-Ф14	230	250	100	6
25		160	115	85	4-Ф14	265	290	120	8
32		180	135	100	4-Ф18	272	296	120	11
40		200	145	110	4-Ф18	300	325	140	16.5
50		230	160	125	4-Ф18	320	350	140	18
65		290	180	145	4-Ф18	366	395	165	26
80		310	195	160	8-Ф18	400	438	200	37
100		350	215	180	8-Ф18	475	517	280	58
125		400	245	210	8-Ф18	530	560	280	64
150		480	280	240	8-Ф23	650	605	320	85
200		495	335	295	12-Ф23	650	770	360	155
250		622	405	355	12-Ф25	690	810	400	245
300		698	460	410	12-Ф25	730	845	400
350		787	520	470	16-Ф25

信息声明：本产品供应信息由仪器网为您整合，供应商为（上海奥洛森阀门制造有限公司），内容包括（直通式衬氟截止阀）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于（直通式衬氟截止阀）的信息，请直接联系供应商，给供应商留言！

供应商产品推荐

您可能感兴趣的产品

铸钢衬氟法兰截止阀 J41F-16C直通式衬氟截止阀，碳钢衬氟法兰截止阀

型号：铸钢衬氟法兰截止阀
J41F46 直通式衬氟截止阀
J41F46直通式衬氟截止阀
直通式衬氟截止阀

型号：J41F46
J41F3、J41F46 直通式衬氟截止阀

型号：J41F3、J41F46
J41F46 直通式衬氟截止阀

型号：J41F46
直通式衬氟截止阀
J41F46、J641F46、J941F46 直通式衬氟截止阀

型号：J41F46、J641F46、J941F46
J41F46 J41F46直通式衬氟截止阀

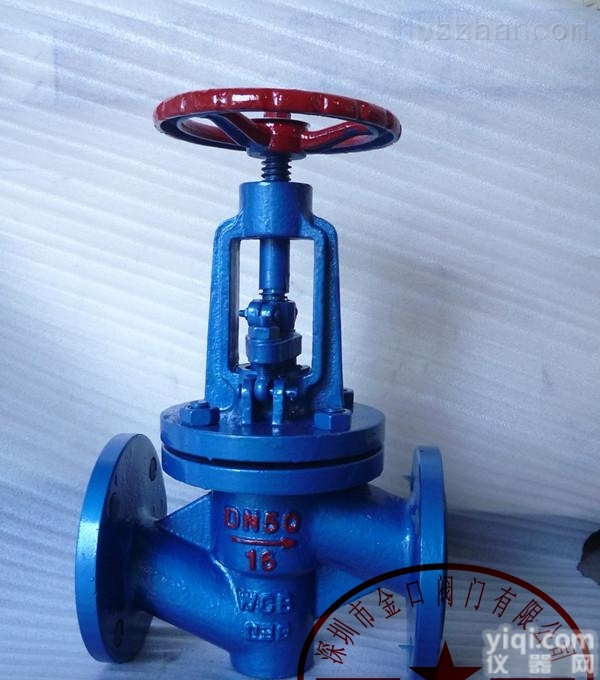

J41F46法兰直通式衬氟截止阀规格
