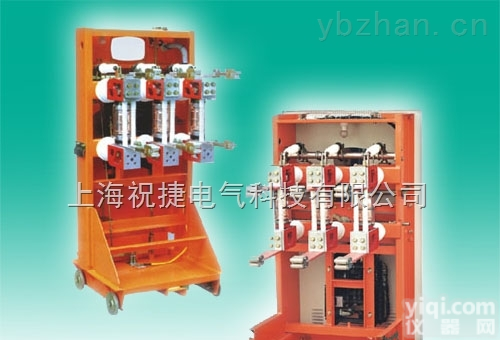

交流金属封闭开关柜系列手车

概述
    手车是开关柜的核心都件之一，用钢板弯制焊接而成，底部装有四只滚轮，能沿水平方向移动，还装有接地触头，导向装置、锁定机构及手车进出手摇机构装置。
    手车有断路器手车、电压互感器手车、电压互感器避雷器手车、所用变压器手车、隔离手车及接地手车七种。

◆一次回路的电气设备技术参数
（1）ZN28－12真空断路器手车主要技术数据

项目				单位	数据
额定电压				kV	10
工作电压				kA	12
额定电流				A	630,1250
额定频率				Hz	50
工作电压下开断电流				kA	25§§
4秒钟热稳定电流				kV	25
极限通过电流产（动稳定电流）（峰值）				kV	63
关合电流（峰值）				kV	63
燃弧时间（不大于）				ms	30
固有分闸时间（不大于）				s	0.05
固有合闸时间（不大于）				s	0.15
电寿命			1.额定电压下（1250A）	次	10000
			2.分断电流下（25kA）	次	8.12
质量				kg	140§
机械寿命				次	10000

a.§参考数值。
b.§§电压低于10kV时开断电流不变。
说明：手车柜也可配用ZN3－10、ZN4－10、ZN5－10等真空断路器，其技术参数也各不相同，不一一列出。
（2）直流电磁操动机构

型号	所配断路器型号	圈动作电流（A）
		合闸			分闸
		110V	220V	24V	48V	110V	220V
CD10I	SN10-10I C1	196	98	37	18.5	5	2.5
CD10II	SN10-10II C1 SN10-10III C/1250	240	120	37	18.5	5	2.5
CD10III	SN10-10III C/2000 3000	294	147		18.5	5	2.5

（3）弹簧操动机构

名称	圈动作电流（A）
	合闸			分闸
	48V	110V	220V	110V	220V	380V
合闸电磁铁	6	2.3	1.2	<9.5	<5	<3
分闸电磁铁	2.4	1.1	0.56	<2.5	<1.2	<0.8
过电流脱扣器	5
失压脱扣器	额定工作电压（V）		～110或110	～200	～380
	额定电功率（VA）		<40
储能电机	型号			HDZ-113	HDZ-213	HDZ-313
	额定工作电压（ｖ）			～110-110	～220-220	～380
	额定电功率（ｗ）			<450

（4）电流互感器

名称	额定电压 （kV）	额定电流 （A）	准确级次	二次负荷 （VA）	B级额定10%倍数	ls热稳定电流 lth	动稳定电流ldrn
LZZB6-10	10	5～200	0.5/B	10/15	10	150LN（24.5kA）	1.8ltn（44kA）
CD10II		100～300		15/20		44kA	79kA
		400～500		20/30	15
		600～1500		30/40
CD10III		1500～2000	0.5/B	50/50	15
		3000～4000	B/B	60/60

也可选用同类产品的电流互感器，其型号详见一次方案表。

（5）电压互感器

型号	额定电压（V）	额定容量（VA）			极限负荷（VA）
		0.5级	1级	3级
JDZ6-3	3000/100	25	40	100	200
JDZ6-6	6000/100	50	80	200	240
JDZ6-10	10000/100
JDZJ6-3	3000  / 100  / 100 √3 √3 3		30/40
JDZ6J-6	6000  / 100  / 100 √3 √3 3	50	80	200	400
JDZ6J-10	10000  / 100  / 100 √3 √3 3

也可选用同类产品的电流互感器，其型号详见一次方案表。

（6）熔断器

型号	额定电压（V）	三相额定断流容量（MVA）	额定电流（A）	熔丝额定电流（A）	切断极限短路电流时限流峰值（kA）
RN3-10	3	200	20	2,3,5,7.5,10,15,20	24.5
	6				14
	10				8.6
RN2-10	3	500	0.5		160
	6	1000			300
	10				1000

（7）避雷器

名称	额定电压 （有效值） （kV）	灭弧电压 （有效值） （kV）	工频放电电压 （有效值） （ kV）	冲击放电电压 （1.5～20us）不 大于（峰值）（kV）	残压1020us 不在于（峰值）（kV）
					3kA	5kA
LZZB6-10	3	3.8	9～11	21	16	17
	6	7.6	16～19	35	28	30
	10	12.7	26～31	50	47	50
LZZQB6-10	3	3.8	9～11	20	14.5	16
	6	7.6	16～19	30	27	30
	10	12.7	26～31	46	45	50
LMZB6-10	3	3.8	7.5～9.5	9.5	9.5	10
	6	7.6	15～18	19	19	20
	10	12.7	25～30	31	31	33

◆外形及安装尺寸
规格齐全，可以配合柜宽为840mm、1000mm等各种开关柜。
