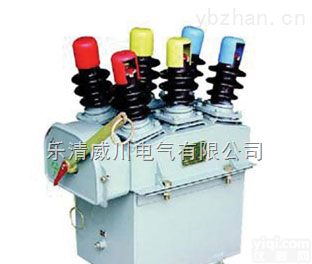

DW10-10型柱上油断路器系三相交流50HZ，额定电压为10KV的三相电力系统中作为分、合负荷电流，过载电流及短路保护之用。
概述
●DW10-10型柱上油断路器系三相交流50HZ，额定电压为10KV的三相电力系统中作为分、合负荷电流，过载电流
及短路保护之用。
●本产品装在户外电杆上，用钩棒或绳索在地面操作。
技术数据
额定电压(KV) 工作电压(KV) 额定电流(A) 额定断流容量MVA 额定开断电流(KA) 极限通过电流 脱扣器动作电流倍数 产品重量 外型尺寸(mm) 安装尺寸(mm)
有效值(KA) 峰值(KA) 不带油(kg) 油重(kg)
10 11.5 50 50 3.15 4.2 8 1.2～2 96 35 760×510×860 380×260
100
200
400
600
使用条件
●海拔不超过4000米；
●周围环境温度为-30℃~40℃；
●无然燃性生气及导电尘埃的场所；
●无易于腐蚀性气体及导电尘埃的场所；
●注：环境温度-所用之变压器油有关，当
变压器油为10号或45号国产油时，则Z
低使用温度不得低于-45℃。
订货须知
●订货时应注意：产品型号、额定电压、额定电
