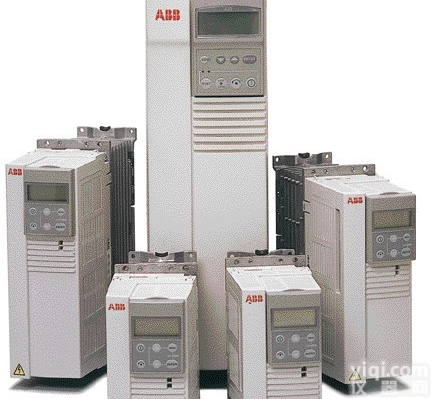

ACS400 变频器

ACS 400变频器作为Comp-AC家族的一元，在2.2 ~ 37 KW的功率范围内，带给您的利益享受：节约能源，控制准确，安全可靠。
    ACS 400的可靠性来自于灵活的模块化设计和Z少的元件数量。
    ACS 400是当前市场上体积Z小的变频器之一。结构设计中充分考虑了有效的使用面积和尽可能的安装简便。铸铝件和塑料件的使用，保证了足够的加工精度。

部件传动 ACS 400技术数据

电源
电压：
- 三相，200 ~ 240V±10%
- 三相，380 ~ 480V±10%
频率：48 ~ 63 Hz
基本功率因素：0.98（大约）

电机
电压：三相，0 ~ Umains ; Umax（弱磁点设定值）
频率：0 ~ 250 Hz
连续负载能力（恒转矩，环境温度不超过40℃）
Comp-AC额定电流 l2
环境温度40℃时的过载能力：
- 恒转矩： 1.5＊l2, 每10分钟允许1分钟
- 恒转矩： 1.25＊l2, 每10分钟允许2分钟
短时工作制，间歇8性或周期性负载时的过载能力，可根据要求提供相应数据。
电机额定频率：50 ~ 250 Hz
电机额定电压：
- 200 ~ 240 V
- 380 ~ 480 V
开关频率 ＊）：
- 4 kHz, 标准型
- 8 kHz，静音型
加速时间：0.1 ~ 1800秒
减速时间：0.1 ~ 1800秒

控制连接
两个可编程的模拟输入：
- 电压信号：0 (2) ~ 10 V, 190kΩ单端
- 电流信号：0 (4) ~ 20 mA, 500Ω单端
- 电位器给定：10V±2%, max. 10mA, 1kΩ≤R≤10kΩ]
- 响应时间：≤60ms
- 分辨率：0.1%；精度：±1%
一个可编程的模拟输出：
- 0(4) ~ 20mA, 负载<500Ω
辅助电源：24VDC, max 250 mA
五个可编程的数字量输入：
- 12VDC, PNP和NPN逻辑（使用外部电源）
- 24VDC, PNP和NPN逻辑（使用外部电源）
- 输入阻抗：1.5kΩ
- 响应时间：≤9ms
两个可编程的继电器输出：
- 分断电压：12 ~ 250 V AC / 30 V DC
- 连续电流：10 mA ~ 2 A
串行通讯能力：8
标准串行通讯位Modbus协议，另有多种通讯协议可选。

可编程特性 ＊）
八个配置方便的应用宏：
- 工厂宏
- ABB标准型
- 3-线型
- 交变型
- 电动电位器型
- 手动 / 自动型
- PID-控制宏
- 预磁通型

输出电流和频率限制
两种加速曲线
两种减速曲线
PID-控制
跟踪起动
七个预设的恒速
两个危险频率段
IR 补偿
滑差补偿

保护特性
过流保护
电流限幅: 0.5 ~ 1.5＊l2
l2t保护
过压保护
欠压保护
过热保护：95℃（散热器）
I / O端子：短路保护
辅助电源：短路保护
接地保护：电机接地时，保护ACS400
输出短路保护
输入缺相保护（仅指三相式88）
欠压缓冲
电机欠/过载保护
堵转保护
串行通讯故障保护
AI信号丢失保护

环境要求
环境温度：
- 输出电流 = l2, f switch = 4 kHz：0 ~ 40℃
- 输出电流 = 0.9＊l2, f switch = 4 kHz：40 ~ 50℃
- 输出电流 =0.8＊ l2, f switch = 8 kHz：0 ~ 40℃
海拔高度：
- 输出电流 =l2 : 0 ~ 1000米
- 在海拔1000米以上每升高100米，输出电流降低额定值的1%；海拔高度为2000米。
相对湿度和腐蚀性：小于95%（非凝结），没有腐蚀性 气体或液体存在（IEC 721-3-3）。

封装形式
保护等级：IP21或IP54
颜色：NCS 1502-Y, RAL 9002, PMS 420 C

产品符合标准
- 低压指导 73/23/EEC及修正版
- EMC指导89/336/EEC及修正版（注意：Comp-AC变频器在第二环境中不需使用滤波器）
- 质量认证体系ISO 9001和ISO 14001
- 符合CE和UL要求

可选件
- 控制盘ACS 100-PAN和ACS-PAN
- 扩展电缆ACS 100-EXT
- RFI输入滤波器和输出电抗器
- 制动单元
- RS 485/232适配器
- DDCS通讯模块

ABB软件支持
- Comp-AC系列可以使用PC软件包如Drives Window。

●丰富的菜单功能

PID，预磁通等八种应用宏
    只需选择需要的应用宏，相应的所有参数都自动改变，输入输出端子也将自动配置，这些预
设的应用宏配置大大节约了调试时间。利用内置 PID及其睡眠与唤醒功能，对输出继电器进行编程，就可实现原有的PFC控制。预加磁通功能缩短了磁通建立的过程，加快了电机的起动速度。

部分菜单和完整菜单选择
    ACS400的参数很多，通常情况下只能看到部分菜单，例如：起动数据、给定方式、起／停
曲线等。专业的电气工程师可以选择完整菜单，显示所有的其他参数。

直流电压自动调节
    带有很大惯性负载时，传动的快速停车会引起直流电压上升，电压调节器的作用是通过降低
制动转矩，进行电压调节。电源故障时，欠压调节会通过降低电机转速，尽量维持直流侧电
压不低于保护值，避免因欠压而停机。

●多种通讯功能

串行通讯
    ACS400有两个串行通道：通道0和通道1。通道1是标准的RS485接口，出厂设定的通讯协议是MODBUS，参数由用户自己定义。通道0专门用于操作盘和调SYPC。

DDCS模块和现场总线
    ACS600的所有外部现场总线均适用于ACS400，将选用的DDCS模块直接安装在ACS400控制板的数据接口上即可使用。

操作盘与参数拷贝
    ACS－PAN－A＆－B是一种字符型的全功能操作盘，具有菜单提示和参数拷贝功能。
    ACS－PAN－A适用于工业控制，ACS－PAN-B用于北美地区的HVAC冷热风机控制。
    ACS100－PAN是一种简易数字盘，可以用于参数的修改和显示，但不能用于ACS400的参数拷贝。
    选择应用宏 FACTORY(0,1)时，参数不用修改，用不着操作盘。
