| 产品用途: |
| 仪器通过与探棒或紫外光敏管的配合使用,能实现对燃气、燃油火焰的自动检测及指示. |

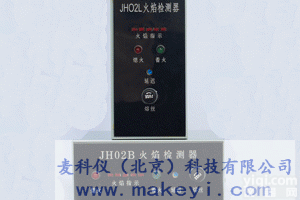

| 型号种类 |
- JH02-A:安装式(继电器式),可直接固定在开关柜内,由指示灯指示火焰的着、灭.只适用探棒检测.
- JH02B:仪表面板式(盘装式)横放式,安装在开关柜面板上,具有火焰的着灭指示.可选用探棒或紫外光敏管检测.
- JH02L: 仪表面板式(盘装式)竖直式,其它功能同JH02B型.
|
| 使用及调 |
- 安装探棒时一定要调整到探棒接触到火焰,本厂可提供280mm或420mm规格的探棒
- 探棒的引线端应接触良好,否则不能工作,探棒端和接地端之间的绝缘电阻应大于等于8M欧姆
- 高压点火时产生的高频电磁波可能会通过探棒干扰仪器正常工作,这时应调整点火棒和探棒之间的距离来解决.
- 安装紫外光敏管时应让它能看到火焰
|
| 技术参数 |
| 检测方式 | 环境温度 | 着火响
应时间 | 熄火响
应时间 | 控制输出 | 触点容量 | 电源 | 金属探棒
紫外光敏管 | -40～55摄氏度 | <0.5S | 0.2～2S(可调) | 二常开二常闭切换 | 220V2A(阻性) | 220V
50HZ |
|
